Zbog čega su cjevaste sabirnice od legure magnezija i aluminija bitne za sustave prijenosa energije ultra visokog napona？

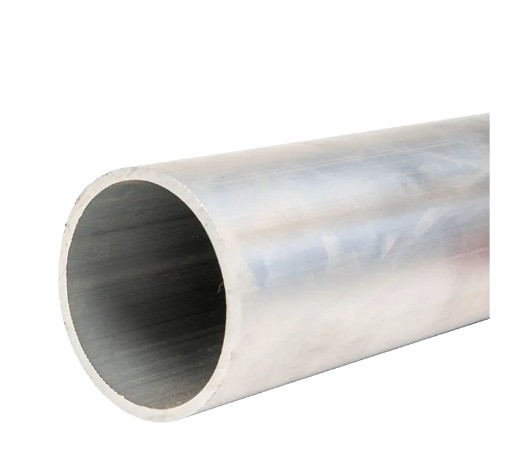

Cjevaste sabirnice ultravisokog napona (UHV) od legure magnezija i aluminija služe kao glavne vodljive komponente za 500 kV i više sustavi za prijenos i transformaciju energije ekstra visokog napona i ultra visokog napona . Proizvedeni pomoću sustava materijala od legure magnezija i aluminija kroz precizne procese ekstruzije, ovi proizvodi kombiniraju lagana konstrukcija, visoka električna vodljivost i izvrsna mehanička čvrstoća . Serija proizvoda obuhvaća višestruke specifikacije materijala uključujući 6063G aluminij-magnezij leguru, LF21Y aluminij-mangan leguru, 6R05 rijetku aluminijsku leguru i 2A14 aluminijsku leguru otpornu na toplinu, sveobuhvatno pokrivajući UHV scenarije primjene od 220kV, 500kV, 750kV, ±800kV, do 1000kV. U nazivnim uvjetima rada električna vodljivost doseže ≥60% IACS , s nazivnim strujnim kapacitetom do 12 000 A , vlačna čvrstoća zadržana u 180-250 MPa raspon, pokrivenost radne temperature od -40 ℃ do 150 ℃ , i projektirani vijek trajanja od 30-40 godina .

Dizajn sustava materijala i sastava legure

Vrste i karakteristike primarnih legura

Izbor materijala za UHV cjevaste sabirnice od legure magnezija i aluminija izravno određuje njihovu električnu izvedbu i mehaničku pouzdanost. Trenutne inženjerske primjene prvenstveno koriste sljedeće četiri kategorije legura:

• 6063G legura aluminija i magnezija : Pripada sustavu legura za ojačavanje Al-Mg-Si koje se mogu toplinski obraditi, a odlikuje se izvrsnim performansama obrade ekstruzijom i otpornošću na koroziju. Električna vodljivost je približno 53-55% IACS, s vlačnom čvrstoćom od 120-150MPa, pogodna za konvencionalne sustave sabirnica trafostanica UHV.
• LF21Y legura aluminija i mangana : Al-Mn serija antihrđajuće aluminijske legure s izvanrednom otpornošću na atmosfersku koroziju i dobrom zavarljivošću, s umjerenom čvrstoćom. Primarno se koristi u trafostanicama na otvorenom u obalnim okruženjima i okruženjima visoke vlažnosti.
• 6R05 Aluminijska legura rijetke zemlje : Uključuje elemente rijetke zemlje (kao što su Ce, La, itd.) u aluminijsku matricu, značajno pročišćavajući strukturu zrna, povećavajući čvrstoću na visokim temperaturama i otpornost na puzanje. Električna vodljivost doseže ≥60% IACS, s vlačnom čvrstoćom od 180-220MPa, pogodnom za UHV hub stanice velike struje i velikog opterećenja.
• 2A14 Aluminijska legura otporna na toplinu : Serija Al-Cu-Mg-Si legura visoke čvrstoće otporna na toplinu sposobna za dugotrajni rad iznad 150 ℃, s vlačnom čvrstoćom većom od 250 MPa. Uglavnom se koristi za utičnice za generatore, transformatore za električne peći i druge aplikacije s visokom strujom i porastom temperature.

Kontrola kritičnog kemijskog sastava

Precizna kontrola sastava legure je preduvjet za osiguranje dosljednih performansi sabirnice. Uzimajući za primjer leguru 6063G, maseni udjeli njenih primarnih elemenata moraju se strogo kontrolirati unutar sljedećih raspona:

Magnezij (Mg), kao primarni legirajući element, spaja se sa silicijem (Si) kako bi se formirale faze za ojačavanje Mg₂Si. Toplinskom obradom T6 (umjetno starenje obradom otopinom), čvrstoća materijala može se značajno povećati. U međuvremenu, dodatak magnezija ima relativno mali negativan utjecaj na električnu vodljivost, omogućujući leguri 6063G postizanje izvrsne ravnoteže između čvrstoće i vodljivosti.

Električna izvedba i nosivost struje

Karakteristike električne vodljivosti i otpora

Osnovni pokazatelji električnih performansi za UHV cjevaste sabirnice su električna vodljivost i istosmjerni otpor. Prema podacima inženjerskih mjerenja, različite vrste legura pokazuju različita vodljiva svojstva:

• 6063G-T6 Stanje : Električna vodljivost ≥53% IACS, otpornost na 20 ℃ približno 0,0325 Ω·mm²/m
• 6101-T7 Stanje : Električna vodljivost ≥56% IACS, otpornost na 20 ℃ približno 0,0308 Ω·mm²/m
• 6R05 Legura rijetke zemlje : Električna vodljivost ≥60% IACS, otpornost na 20 ℃ približno 0,0287 Ω·mm²/m
• 1060 čisti aluminij : Električna vodljivost ≥61% IACS, ali s manjom mehaničkom čvrstoćom, koristi se samo u primjenama gdje zahtjevi za čvrstoću nisu kritični

Uzimajući trafostanicu od 500 kV kao primjer, kada se koriste 6063G cjevaste sabirnice s vanjskim promjerom od 160mm i debljine stijenke 8mm , površina poprečnog presjeka je približno 3,848 mm² . Pod temperaturom okoline od 35 ℃ i dopuštenom temperaturom vodiča od 80 ℃, trajna nosivost struje doseže 4500-5000A . Ako se koristi legura rijetke zemlje 6R05 iste specifikacije, nosivost struje može se povećati na 4.800-5.300 A , što predstavlja poboljšanje od približno 6-8%.

Referenca projektiranja trenutnog nosivog kapaciteta

Projekt nosivosti struje cjevastih sabirnica mora sveobuhvatno uzeti u obzir poprečni presjek vodiča, uvjete rasipanja topline, temperaturu okoline i faktore sunčevog zračenja. Sljedeća tablica prikazuje referentne vrijednosti za trenutni nosivi kapacitet tipičnih specifikacija u vanjskim uvjetima (temperatura okoline 35 ℃, temperatura vodiča 80 ℃, intenzitet sunčevog zračenja 1000 W/m²):

Važno je napomenuti da kada se koriste cjevaste sabirnice za veze između GIS (plinom izoliranih rasklopnih uređaja) i transformatora ili prekidača , stvarna nosivost struje mora se pomnožiti s faktorom korekcije od 0,85-0,90 zbog zbijenog prostora i ograničenih uvjeta odvođenja topline.

Mehanička čvrstoća i konstrukcijski dizajn

Vlačna čvrstoća i čvrstoća tečenja

UHV cjevaste sabirnice mora izdržati višestruka mehanička opterećenja tijekom rada uključujući vlastitu težinu, pritisak vjetra, nakupljanje leda i elektrodinamičke sile kratkog spoja. Njihovi mehanički indikatori performansi moraju ispunjavati sljedeće zahtjeve:

• Vlačna čvrstoća (Rm) : ≥180MPa (6R05 legura može doseći iznad 220MPa)
• Granica tečenja (Rp0,2) : ≥120MPa (6063G u T6 stanju približno 150MPa)
• Istezanje (A50) : ≥8% (osigurava da nema krhkog loma tijekom ugradnje savijanja)
• Modul elastičnosti : Otprilike 70GPa, ekvivalentno čistom aluminiju

Pod utjecajem struje kratkog spoja sabirnice moraju izdržati ogromne elektrodinamičke sile. Uzimanje a 50kA/3s Struja kratkog spoja kao primjer, elektrodinamička sila između susjednih paralelnih vodiča može doseći nekoliko tisuća Newtona po metru, zahtijevajući da sabirnice posjeduju ne samo dovoljnu statičku čvrstoću, već i dobru otpornost na zamor. Granica zamora magnezijsko-aluminijskih legura iznosi približno 35-40% vlačne čvrstoće, osiguravajući dobru izdržljivost u okruženjima vibracija izazvanih vjetrom i kratkim spojevima.

Dizajn raspona progiba i oslonca

Raspon potpore cjevastih sabirnica izravno utječe na cijenu projekta i radnu sigurnost. Prema standardima IEEE Std 605 i DL/T 5222, maksimalni otklon vanjskih cjevastih sabirnica općenito je ograničen na 1/200 do 1/150 od raspona. Uzimajući uobičajeno korišteno φ160×8 mm cjevasta sabirnica kao primjer, pod kombiniranim djelovanjem vlastite težine i osnovnog tlaka vjetra (0,5 kN/m²), najveći raspon potpore može doseći 8-10 metara . Ako se koriste ojačani nosači ili se raspon smanji na 6-7 metara, progib se može značajno smanjiti i poboljšati otpornost na vibracije izazvane vjetrom.

Za primjene velikog raspona u trafostanicama UHV (kao što su križanja cesta ili područja s opremom), cjevasta sabirnica prigušna žica često se koriste kompozitne strukture ili se dodaju pomoćni nosači na sredini raspona za suzbijanje vibracija izazvanih povjetarcem i vibracija kratkog spoja. Mjerenja su pokazala da se nakon postavljanja vodova za prigušivanje od aluminijskih upredenih žica unutar cjevastih sabirnica, amplituda vibracija izazvana povjetarcem može smanjiti za preko 60% , učinkovito sprječavajući rizik od prijeloma uslijed zamora.

Otpornost na vremenske uvjete i zaštita od korozije

Ponašanje atmosferske korozije

Površina cjevastih sabirnica od legure magnezija i aluminija prirodno je gusta Al₂O₃ oksidni film s debljinom od približno 2-10nm. Ovaj oksidni film pokazuje dobru stabilnost u okruženjima s pH vrijednostima između 4-9, učinkovito sprječavajući daljnju koroziju podloge. Međutim, u industrijskoj atmosferi (koja sadrži SO₂), morskoj atmosferi (koja sadrži Cl⁻) i okruženjima s kiselim kišama, oksidni film može se oštetiti, što dovodi do rupičaste ili interkristalne korozije.

Podaci o ubrzanom ispitivanju korozije pokazuju da je godišnja stopa korozije legure 6063G u industrijskim atmosferskim okruženjima približno 0,5-1,5μm , au morskim atmosferskim sredinama približno 1,0-3,0 μm . Na temelju projektiranog vijeka trajanja od 30 godina i debljine stijenke od 8 mm, čak i bez dodatne zaštite, gubitak od korozije je samo 1-2% debljine stijenke, s ograničenim utjecajem na čvrstoću konstrukcije. Međutim, u izrazito korozivnim okruženjima (kao što su obalna područja s visokom količinom slane magle), preporuča se eloksiranje površine ili tretiranje premazom protiv korozije.

Postupci zaštite površine

Kako bi se produžio životni vijek cjevastih sabirnica u teškim uvjetima, obično se primjenjuju sljedeće zaštitne mjere:

1. Anodizirajući tretman : Stvaranje Al₂O₃ filma debljine 10-25 μm na površini elektrokemijskim metodama, visoke tvrdoće i dobrih izolacijskih svojstava, s otpornošću na koroziju poboljšanom 3-5 puta.
2. Fluorokarbonski premaz : Prskanje PVDF ili FEVE fluorougljičnih premaza s debljinom filma od 30-50 μm, koji pokazuje izvrsno zadržavanje boje i sjaja u ultraljubičastom okruženju i okruženju slane magle, s vijekom trajanja zaštite od korozije većim od 20 godina.
3. Vrući premaz : Primjena vrućeg pocinčavanja ili pokositrenja na spojni hardver i druga kontaktna područja s različitim metalima kako bi se spriječila galvanska korozija.
4. Vodljiva zaštita od masti : Nanošenje vodljive masti koja sadrži cink ili srebro na kontaktne površine spojeva kako bi se smanjio kontaktni otpor i izolirali zrak i vlaga.

Trendovi razvoja tehnologije

Novi materijali i procesi

Kako UHV projekti napreduju prema višim naponskim stupnjevima i većem prijenosnom kapacitetu, tehnologija cjevastih sabirnica od legure magnezija i aluminija nastavlja se razvijati:

• Nano-kompozitno ojačanje : Uvođenje čestica TiB₂ ili Al2O3 u nanorazmjerima u aluminijsku matricu može povećati vlačnu čvrstoću na iznad 300MPa bez značajnog smanjenja električne vodljivosti, dok se poboljšava otpornost na puzanje.
• Tehnologija kontinuirane ekstruzije : Korištenje procesa kontinuirane ekstruzije Conform omogućuje proizvodnju cjevastih sabirnica neograničene duljine, eliminirajući slabosti sučelja kod konvencionalne ekstruzije i značajno poboljšavajući konzistenciju proizvoda.
• Online kaljenje i starenje : Integracija procesa ekstruzije, kaljenja i starenja u jednu proizvodnu liniju skraćuje proizvodne cikluse, dok precizna kontrola temperature smanjuje varijaciju performansi u T6 stanju unutar ±5%.

Inteligentna tehnologija nadzora

Moderne UHV trafostanice postupno uvode Internet of Things i tehnologije umjetne inteligencije za praćenje radnih uvjeta cjevastih sabirnica u stvarnom vremenu:

1. Distribuirano svjetlovodno mjerenje temperature : Polaganje optičkih vlakana na površinu cjevastih sabirnica ili na spojeve, koristeći Ramanovo raspršenje ili Brillouinovo načelo raspršenja za postizanje distribuiranog mjerenja temperaturnog polja s točnošću od ±1 ℃ i prostornom rezolucijom od 0,5 metara.
2. Bežično praćenje naprezanja : Instaliranje minijaturnih bežičnih senzora naprezanja na potpornim točkama i u sredini raspona za prikupljanje frekvencije i amplitude vibracija u stvarnom vremenu, identificiranje rizika od vibracija uzrokovanih povjetarcem i galopiranja leda putem spektralne analize.
3. AI Predviđanje grešaka : Obuka modela strojnog učenja temeljenih na povijesnim operativnim podacima, izvođenje analize fuzije na višedimenzionalnim podacima uključujući temperaturu, vibracije i meteorološke uvjete, kako bi se predvidjeli potencijalni kvarovi 72 sata unaprijed s točnošću većom od 90%.

Gledajući unaprijed, UHV cjevaste sabirnice od legure magnezija i aluminija razvijat će se prema veća čvrstoća, veća električna vodljivost, dulji životni vijek i veća inteligencija , pružajući čvrstu podršku opremi za izgradnju novog elektroenergetskog sustava s obnovljivom energijom kao glavnim osloncem.
