EPDM cijevi od silikonske gume
EPDM silikonska gumena cjevasta sabirnica ima strukturalni dizajn kompozitne zaštićene izolacije. Kroz tehnologiju ekstruzije polimera, cjevasti bakreni ili aluminijski vodič, zaštita vodiča, izolacijski sloj i izolacijska zaštita se koekstrudiraju u jednom procesu, čime se postižu funkcije vodljive struje i zaštićene izolacijske funkcije za žicu. EPDM silikonska gumena cjevasta sabirnica proizvedena je korištenjem troslojne tehnologije koekstruzije, čime se osigurava čvrsta sučelja bez procjepa između unutarnjeg i vanjskog zaštitnog sloja i izolacijskog sloja. Primarni izolacijski materijal je etilen propilen dien monomer (EPDM) guma, vodič je čvrsta bakrena cijev, metalni zaštitni sloj izrađen je od bakrene folije, vanjski omotač se sastoji od poliolefinske polimerne izolacije, a spojevi imaju oklopljeni dizajn za postizanje pune izolacije duž cijele linije.
- Pojedinosti o proizvodu
- Značajke
- Kontaktirajte nas
Tehničke prednosti
Troslojna tehnologija koekstruzije: Zaštita vodiča, izolacijski sloj i izolacijska zaštita se istiskuju i oblikuju istovremeno, osiguravajući čvrsta sučelja bez razmaka između slojeva, značajno poboljšavajući ukupnu izvedbu proizvoda.
Optimizirani dizajn električnog polja: terminali koriste montažnu strukturu hladnog stezanja, koja redistribuira električno polje u točkama koncentracije napona kroz stožce naprezanja, smanjuje intenzitet električnog polja i minimizira pražnjenje i oštećenje izolacije.
Pouzdana veza i kapacitet prijenosa struje: Adapteri terminala omogućuju glatki prijelaz s vodiča kružne bakrene cijevi na fleksibilne dilatacijske spojeve, smanjujući porast temperature na krajevima i osiguravajući kapacitet prijenosa struje vodiča. Srednji spojevi koriste unutarnje rukave spojeve od nehrđajućeg čelika za vodiče, osigurane izvana s dvije polukružne spojne sabirnice, te zategnute i zavarene pomoću četiri specijalizirana alata C-stezaljke od nehrđajućeg čelika, osiguravajući nosivost struje vodiča i sprječavajući deformacije.
Kompaktna i vodootporna struktura: Spojevi su kompaktni i jednostavni za postavljanje. Posebno vodonepropusni međuspojevi podržavaju kratkotrajni rad sabirnice pod vodom.
| Struktura proizvoda i zahtjevi | |
 | Kompozitna oklopljena izolirana cjevasta sabirnica kombinacija je cjevastog (bakrenog ili aluminijskog) vodiča sabirnice i oklopa vodiča, izolacije, izolacijskog oklopa itd., ekstrudiranog polimerom kako bi se ostvarila vodljiva struja i zaštitna izolacija sabirnice. Izbor glavnih sirovina: tvrda bakrena cijev vodiča (posebno prilagođena), unutarnji zaslon, vanjski zaslon, EPDM guma, metalni zaštitni sloj, bakrena folija, vanjski omotač i izolacija od poliolefinskog polimera. Osnovna tehnologija: troslojna tehnologija koekstruzije - osiguranje kvalitete ekstruzije, sučelje između unutarnjeg i vanjskog oklopa i izolacije je čvrsto bez razmaka, što uvelike poboljšava performanse izolirane sabirnice cijevi; Tehnologija spoja izoliranih cijevi sabirnica prihvaća oklopljeni spoj cijevi kako bi proizvod bio potpun. |

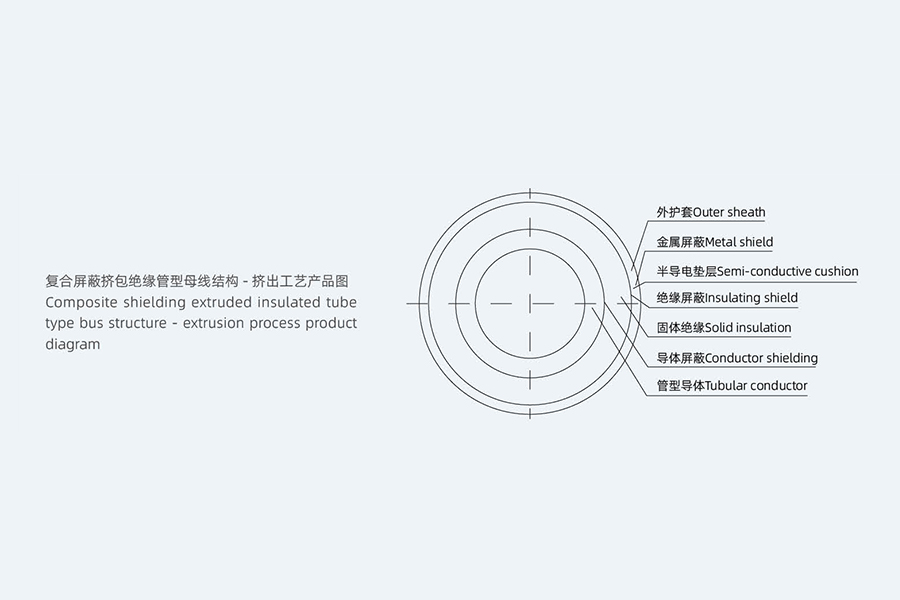

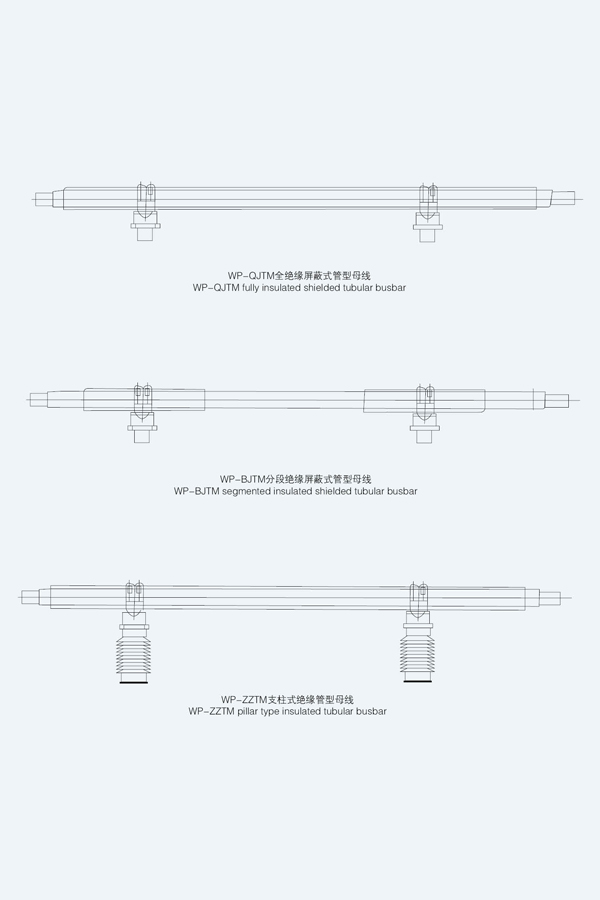

| Crtež strukture proizvoda |
 |

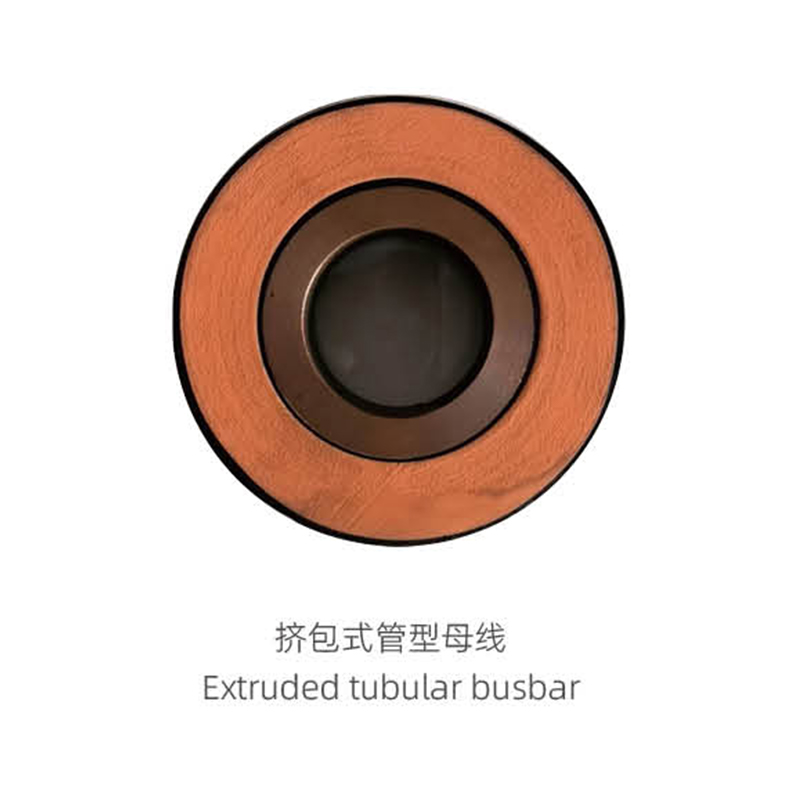

| Prednosti sabirnice tipa ekstrudirane izolirane cijevi |
 |

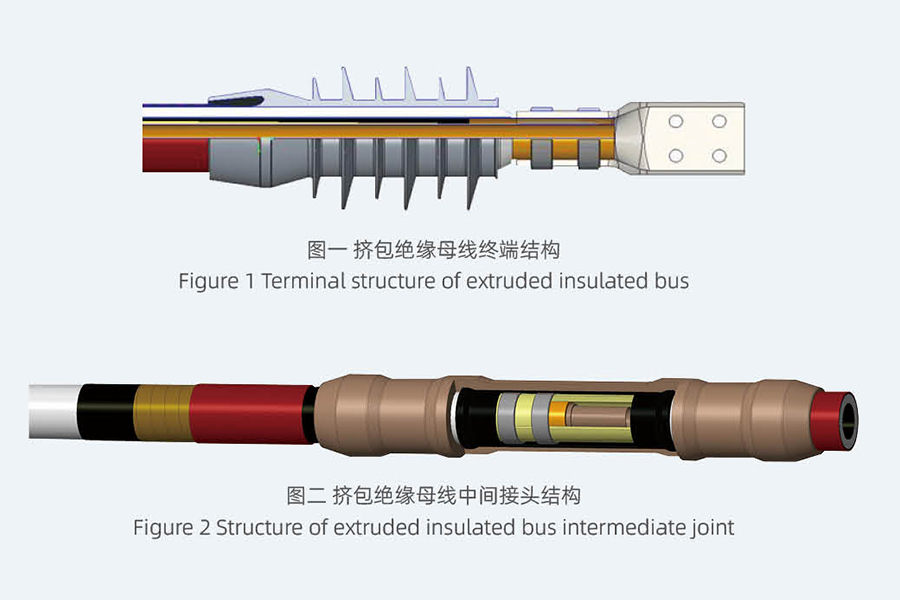

| Adapter terminala povezuje bakrenu cijev okruglog vodiča s priključnim krajem mekog dilatacijskog spoja, postižući glatki prijelaz s okruglog na kvadratni, smanjujući porast krajnje temperature i osiguravajući nosivost struje vodiča. Konus naprezanja koristi se za promjenu distribucije električnog polja pri koncentraciji napona montažnog hladnoskupljajućeg terminala, smanjenje intenziteta električnog polja, smanjenje ispuštanja proizvoda, smanjenje oštećenja izolacije, poboljšanje performansi cijevne sabirnice, osiguranje radnog vijeka cijevne sabirnice i smanjenje stope nesreća s kvarom. |

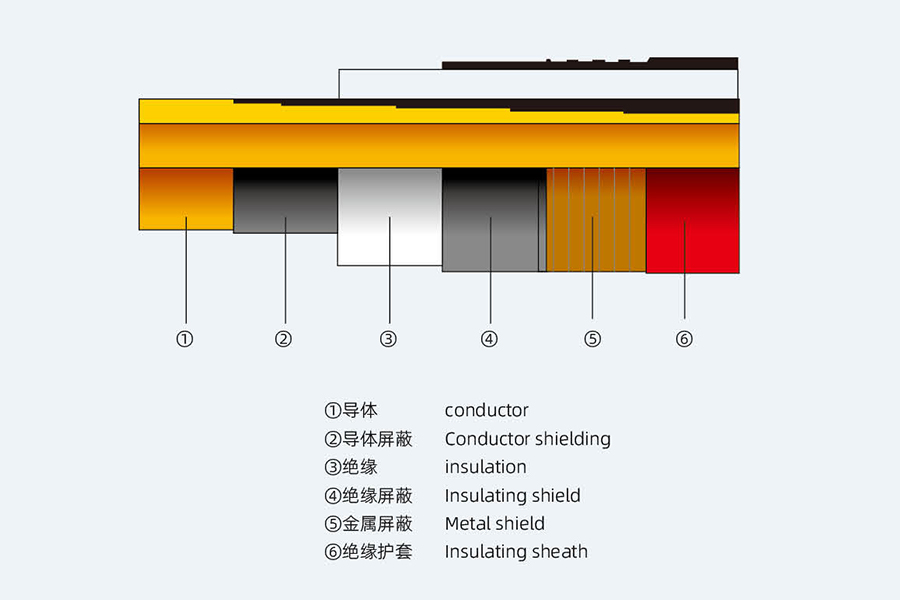

| Tehnologija proizvodnje izolirane cijevne sabirnice |
| Prednosti spoja: mala struktura, jednostavan za ugradnju, nakon posebnog tretmana može se uroniti u vodu na kratko vrijeme, promjenom geometrijskog oblika koncentracije napona spoja cijevne sabirnice radi promjene distribucije električnog polja, smanjenja jakosti električnog polja, kako bi se smanjila mogućnost stvaranja korone, smanjila oštećenja izolacije, poboljšala izvedba cijevne sabirnice, osigurala radni vijek cijevne sabirnice, smanjila stopa nezgoda s kvarom. |
 |
| Opća pravila |
| Ova tehnička specifikacija primjenjiva je na kompozitnu zaštitnu potpuno izoliranu bakrenu sabirnicu i postavlja tehničke zahtjeve u smislu funkcije, strukture, izvedbe, instalacije i ispitivanja. Ova tehnička specifikacija predstavlja minimalne tehničke zahtjeve, ne navodi sve tehničke pojedinosti i ne navodi u potpunosti odredbe relevantnih normi i specifikacija. Izvođač će osigurati proizvode visoke kvalitete u skladu s ovom tehničkom specifikacijom i relevantnim nacionalnim standardima. |
| Tipična rješenja primjene za izolirane cijevne sabirnice |

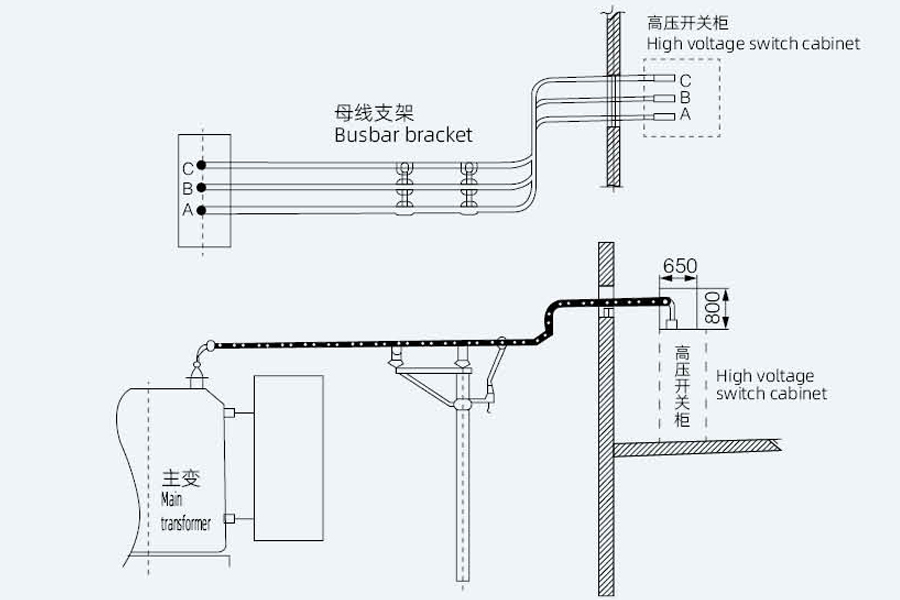

| Metoda 1: Spojite glavni transformator na kontrolnu sobu Ovo je najčešći način primjene cjevastih sabirnica. Sabirnica je izravno spojena s niskonaponskih stezaljki glavnog transformatora na terminali razvodnog ormara u kontrolnoj sobi. Glavne prednosti: Prikladno za velike struje. Ožičenje je jasno i lijepo, a može biti potpuno izolirano ili poluizolirano. |
 |

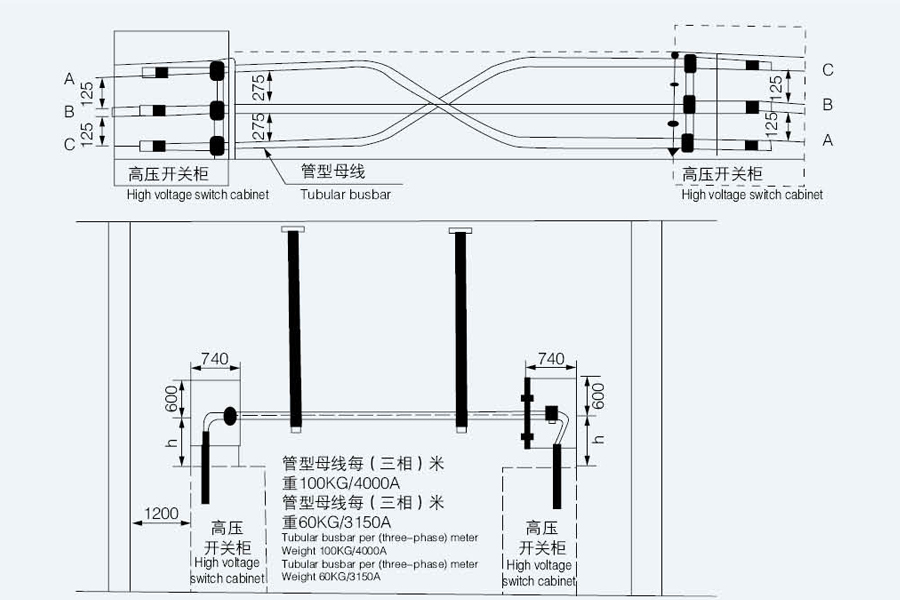

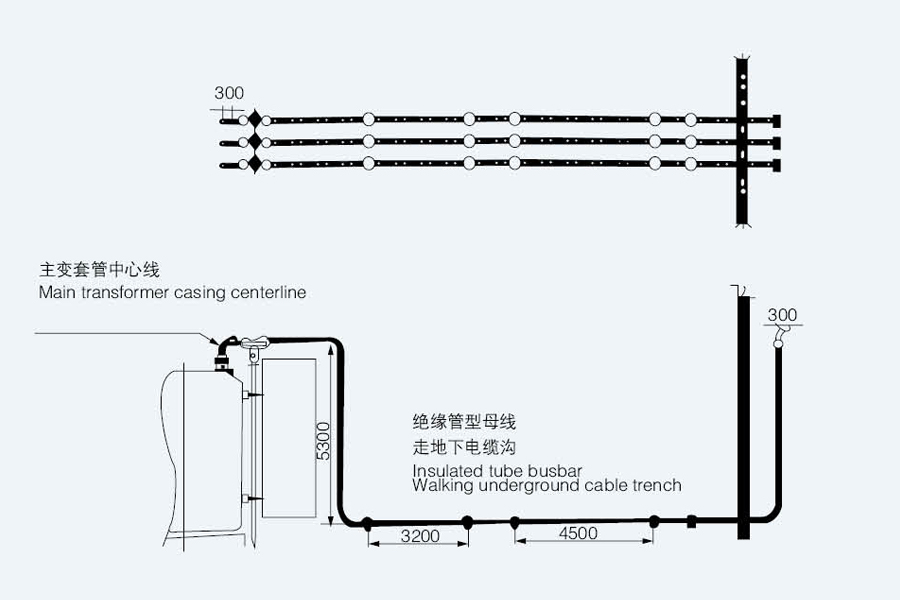

| Metoda 2: Sabirnica se provodi kroz kabelski kanal ili kabelski međukat Donja slika je još jedan uobičajeni način primjene cjevastih sabirnica. Sabirnice se mogu spojiti na razvodne ormare kroz podzemne kabelske kanale ili kabelske međukate, a mogu se koristiti i za spojeve između razvodnih ormara. Ova sabirnica je potpuno izolirana i posebno je prikladna za situacije gdje je ožičenje teško. |
 |
| Metoda 3:Cjevaste sabirnice provlače se kroz kabelske kanale ili kabelske međukate Ova metoda je gornja metoda spajanja kabela razvodnog ormara. Također se može spojiti preko kabelskog međukata i donjeg kabelskog priključka metoda. Korisnici mogu birati prema stvarnoj situaciji. Tip sabirnice je potpuno izoliran. |
 |

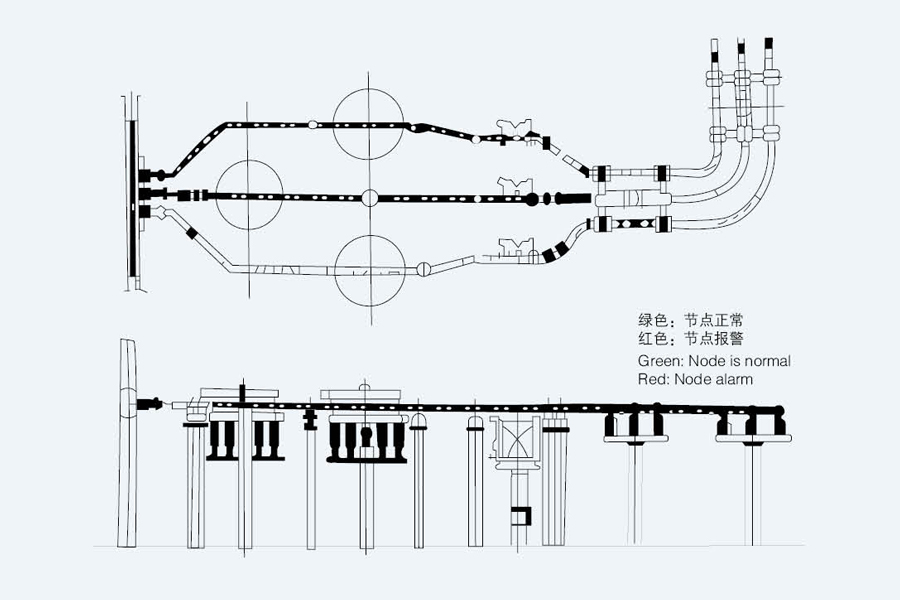

| Metoda 4: CNC sustav za nadzor cjevaste sabirnice Naša tvrtka ga sama razvija i implementira bespilotno inteligentno praćenje višestrukih tehničkih podataka podzemne sabirnice. |
 |
| Izolirana cijevna sabirnica |
 |
Prednosti montažnih hladnoskupljajućih međuspojeva
Kompaktna struktura, jednostavna za instalaciju.
Mijenja distribuciju električnog polja u točkama koncentracije napona cjevastog spoja sabirnice modificirajući njegov geometrijski oblik, čime se smanjuje intenzitet električnog polja.
Cilj je minimizirati vjerojatnost koronskog pražnjenja, smanjiti oštećenje izolacije i poboljšati performanse cjevaste sabirnice.
Osigurava radni vijek cjevaste sabirnice i smanjuje učestalost nesreća s kvarom.
Izravan kontakt između vodiča ostvaruje se kroz unutarnje rukavce od nehrđajućeg čelika, spojene izvana s dvije polukružne sabirnice. Četiri C-stezaljke od nehrđajućeg čelika zategnute su i zavarene pomoću specijaliziranih alatnih kalupa, čime se osigurava nosivost struje vodiča i sprječava deformacija.
Nakon tretmana otpornosti na vodu, međuspojevi omogućuju kratak rad sabirnice dok je uronjena u vodu.
O nama
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Okupljamo profesionalni tim stručnjaka iz industrije, višeg inženjerskog i tehničkog osoblja te iskusnih stručnjaka za proizvodnju koji se godinama bave tehnologijom energetske opreme.
Naši glavni proizvodi uključuju sabirnice od bakrenih i aluminijskih cijevi, sabirnice za vjetroelektrane, intenzivne (kompaktne) sabirnice i klizne sustave kontaktnih vodova. Usredotočeni smo na istraživanje i razvoj i proizvodnju 0,4 kV–35 kV potpuno izoliranih zatvorenih cijevnih sabirnica i niskonaponskih sustava sabirnica od lijevane smole, osiguravajući pouzdane puteve prijenosa energije za elektrane, trafostanice, vjetroelektrane, željeznički tranzit i industrijska postrojenja.
Certificate Of Honor
Vijesti
-
-
Potpuno izolirane cjevaste sabirnice oslanjaju se na tri primarna izolacijska materijala: PTFE (politetrafluoretilen) , smjesa za lijevanje epoksidne smole , i EPDM silikonska guma . Svaki materijal odabran je na temelju ...
View More + -
A strujna sabirnica je montažni, potpuno zatvoreni električni distribucijski sustav koji prenosi struju kroz čvrste bakrene ili aluminijske vodiče smještene unutar metalnog kućišta, zamjenjujući snopove kabela i vodove za srednje i jake struje...
View More +
Potpuno izolirana cjevasta sabirnica Industry knowledge
1. Što je EPDM silikonska gumena cjevasta sabirnica
The EPDM cijevi od silikonske gume je specijalizirana izolirana vodljiva komponenta koja kombinira metalnu jezgru vodiča s vanjskim izolacijskim slojem od EPDM silikonske gume. Dizajniran je za visokonaponske distribucijske sustave, integrirajući izvrsnu izolaciju, otpornost na vremenske uvjete i mehaničku izdržljivost. profesionalac Dobavljač cijevi od EPDM silikonske gume proizvodi proizvode koji udovoljavaju industrijskim standardima, uključujući Visokonaponska EPDM cijevi od silikonske gume za srednje i visokonaponske scenarije (10kV-35kV).
(1) Osnovna struktura i ključne značajke

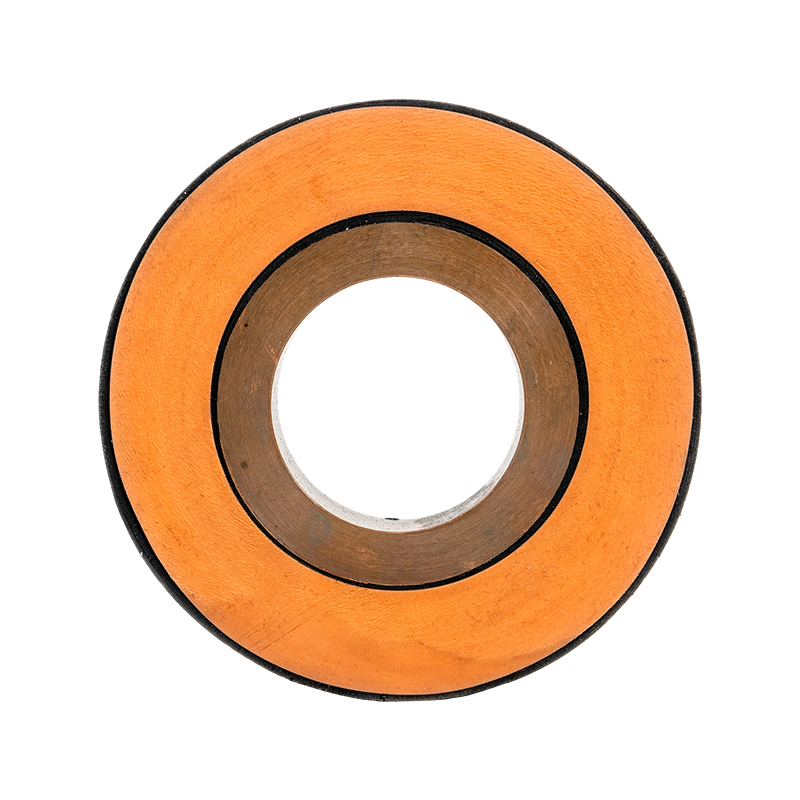

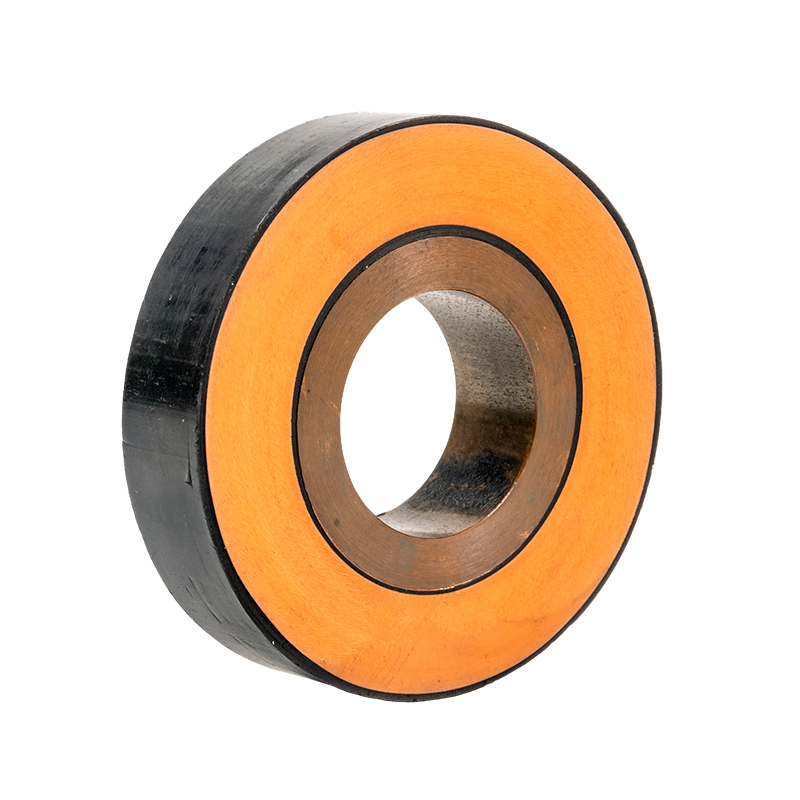

The EPDM cijevi od silikonske gume sastoji se od bakrene ili aluminijske jezgre vodiča (vodljivost ≥60% IACS) i izolacijskog sloja od EPDM silikonske gume debljine 3-8 mm. Može izdržati probojni napon od ≥25kV/mm , radna temperatura od -40 ℃ do 120 ℃, i ima izvrsnu otpornost na ozon, UV zračenje i kemijsku koroziju.
2. Glavna upotreba EPDM silikonske gumene cjevaste sabirnice
Zahvaljujući vrhunskoj izolaciji i prilagodljivosti okolišu, EPDM cijevi od silikonske gume naširoko se koristi u energetskim sustavima i industrijskim aplikacijama, uglavnom uključujući:
- Trafostanice srednjeg i visokog napona (10kV-35kV), koriste se za spajanje sabirnica između razvodnih postrojenja, transformatora i prekidača.
- Sustavi za distribuciju električne energije na otvorenom koji se prilagođavaju teškim vremenskim uvjetima kao što su kiša, snijeg i jako sunce.
- Industrijska postrojenja (metalurgija, kemija, elektronika), gdje se zahtijeva otpornost na koroziju i stabilnost izolacije.
- Postrojenja za obnovljivu energiju (solarna, vjetroelektrana), povezivanje opreme za proizvodnju električne energije s distribucijskom mrežom.
Pouzdan Dobavljač cijevi od EPDM silikonske gume pruža prilagođene specifikacije za različite prostore instalacije i zahtjeve napona, osiguravajući siguran i stabilan prijenos energije.
3. Usporedba performansi s tradicionalnim izoliranim sabirnicama
| Vrsta autobusne trake | Probojni napon | Otpornost na vremenske uvjete | Životni vijek |
|---|---|---|---|
| EPDM cijevi od silikonske gume | ≥25kV/mm | Izvrsno (otporan na UV/ozon) | 25-35 godina |
| PVC izolirana sabirnica | ≤15kV/mm | Loše (UV sklon starenju) | 10-15 godina |
| Keramički izolirana sabirnica | ≥30kV/mm | Dobar (lomljiv) | 20-25 godina |
The Visokonaponska EPDM cijevi od silikonske gume ističe se svojom uravnoteženom izvedbom—bolja otpornost na vremenske uvjete od PVC-a i veća fleksibilnost od keramike, što ga čini idealnim za vanjske i industrijske visokonaponske primjene.
4. Često postavljana pitanja
P1: Za koji je raspon napona prikladna cjevasta sabirnica od EPDM silikonske gume?
O: Uglavnom se koristi za 10kV-35kV srednje i visokonaponske elektroenergetske sustave, s prilagođenim opcijama za više naponske razine.
P2: Kako odabrati pouzdanog dobavljača cijevi od EPDM silikonske gume?
O: Odaberite dobavljače s izvješćima o ispitivanju izvedbe izolacije, stabilnom kvalitetom EPDM materijala i prilagođenim proizvodnim mogućnostima.
P3: Može li se koristiti u obalnim ili korozivnim okruženjima?
O: Da, njegov sloj EPDM silikonske gume ima jaku otpornost na koroziju, pogodan za obalna i kemijska industrijska okruženja.
P4: Koliki je maksimalni kapacitet nosivosti struje ove sabirnice?
O: Standardni modeli mogu nositi do 3000A , s mogućnostima većeg kapaciteta dostupnim kod profesionalnih dobavljača.
