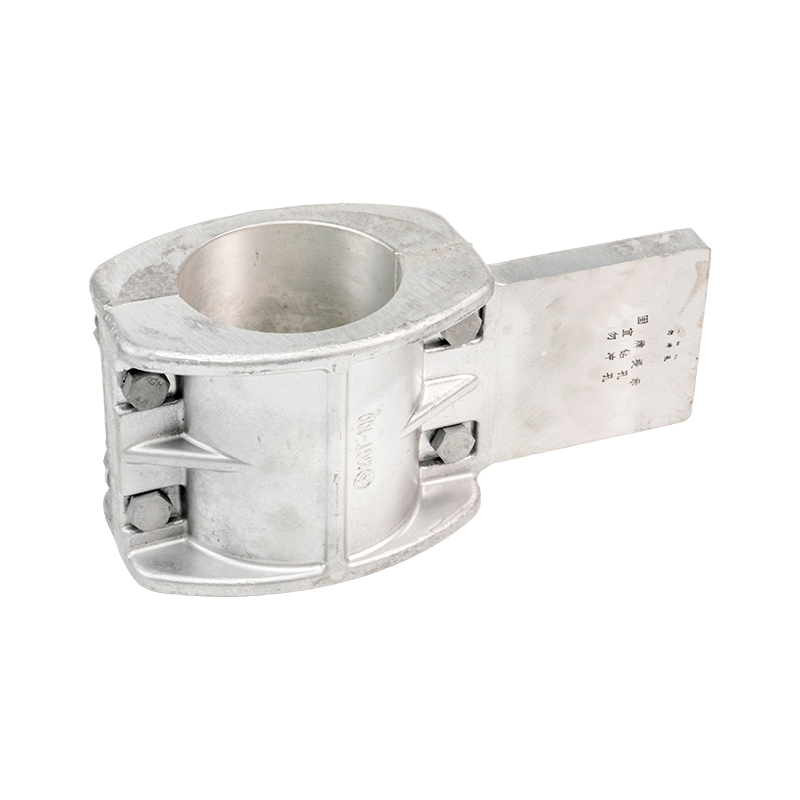

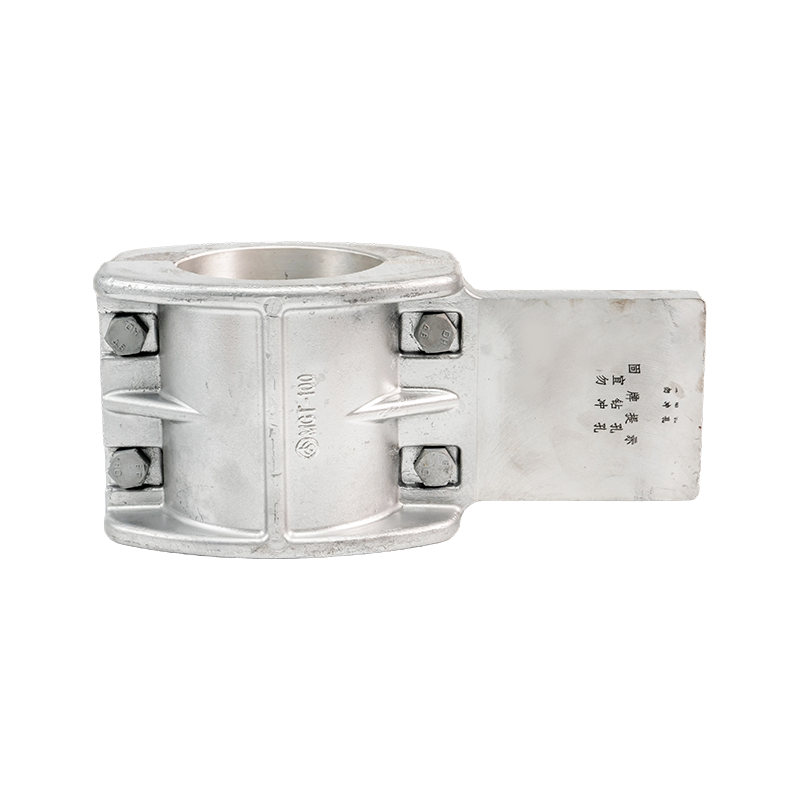

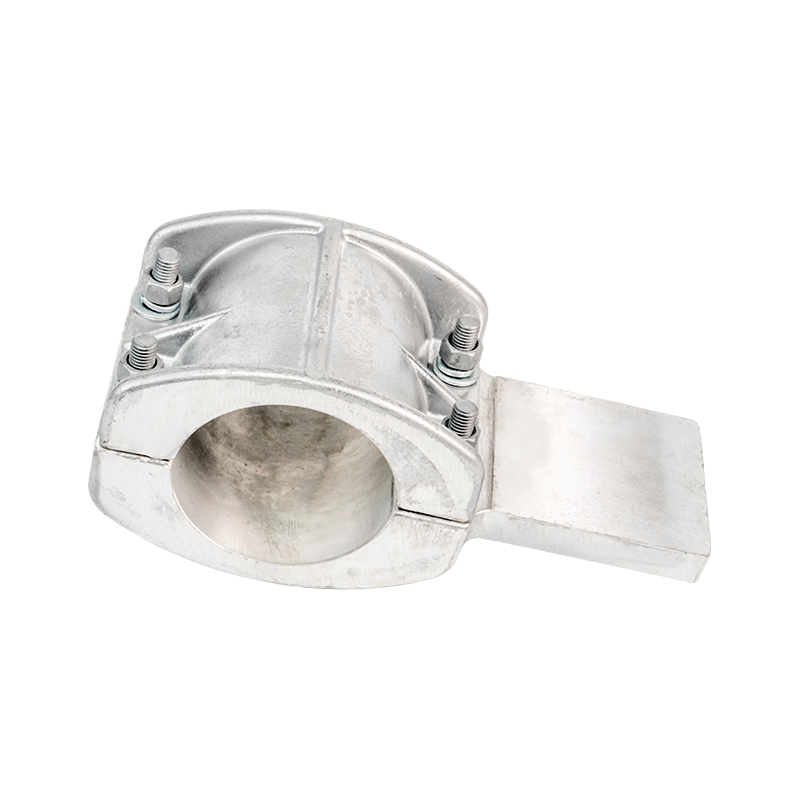

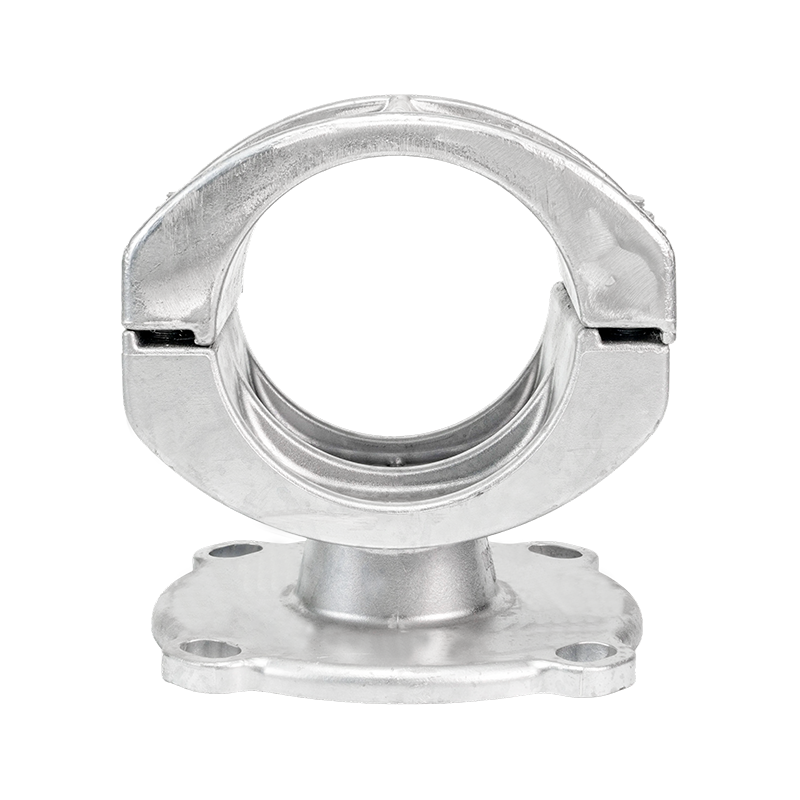

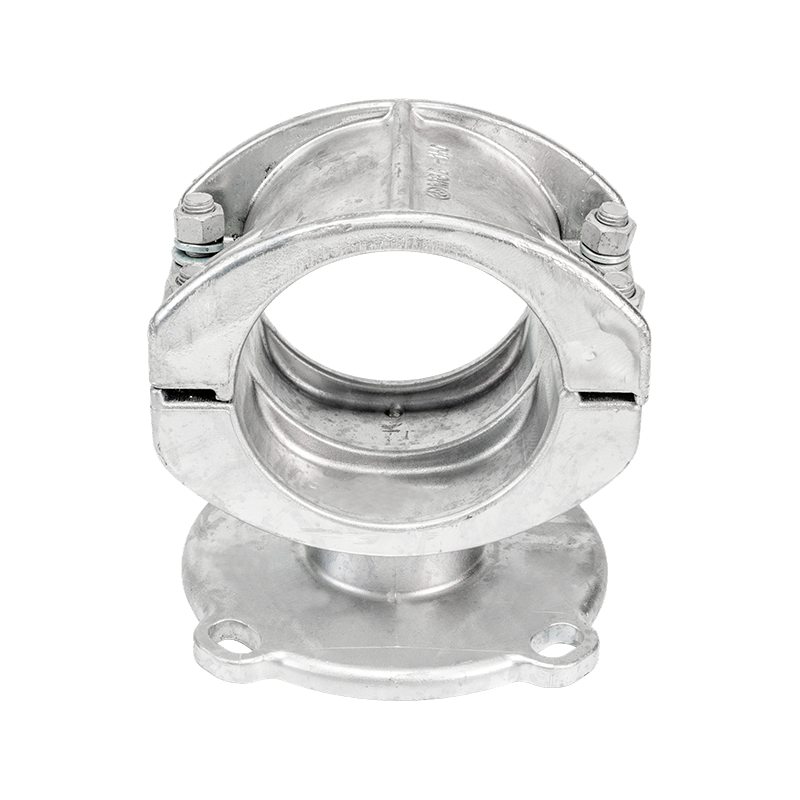

Nosači sabirnica (vrsta fiksnog nosača)

Tehničke prednosti

Tip MGG fiksni hardver: kompatibilan s vanjskim promjerima cjevastih sabirnica u rasponu od Φ50 mm do Φ180 mm.  Dostupan u standardnim i ojačanim modelima. Izrađen od vruće pocinčanih čeličnih komponenti, s jasno definiranim dimenzijskim parametrima i podacima o težini.

Završne kapice tipa MGF: Kompatibilne s unutarnjim/vanjskim promjerima cjevastih sabirnica u rasponu od Φ50/45 mm do Φ250/230 mm. Dostupne u standardnim tipovima, tipovima s prigušivanjem i terminalnom kuglom. Tip prigušivanja opremljen je žicama za prigušivanje LGJ-240 do LGJ-630 za povećanje otpornosti na seizmiku i vibracije.

Zatezne stezaljke za čelične užad: Uključuju integralni kovani tip i univerzalni tip dizajna. Kompatibilne s promjerima čeličnih užadi od Φ7,8 mm do Φ16,0 mm, sa čvrstoćom prianjanja u rasponu od 45 kN do 187 kN.  Proizveden od vruće pocinčanih čeličnih komponenti, standardiziranih dimenzija i parametara čvrstoće prianjanja.

Potporne aluminijske niti s čeličnom jezgrom (ACSR): Struktura je u skladu sa standardom GB1179-83. Nazivni presjeci pokrivaju 10/2 mm² do 240/30 mm². Pružite standardizirane parametre kao što su izračunati poprečni presjek, vanjski promjer, DC otpor, izračunata vlačna čvrstoća i izračunata težina.

Značajke

Materijal i postupak: Hardver je proizveden korištenjem vruće pocinčanog čelika, s debljinom cinčane prevlake koja strogo zadovoljava standard od ≥85 μm. Kroz postupke kovanja i toplinske obrade, materijal postiže izvrsna mehanička svojstva i održava dobru žilavost čak i na niskim temperaturama od -40 ℃. Površinsko pjeskarenje i pasivizacija dodatno povećavaju otpornost na koroziju, ispunjavajući zahtjeve dugotrajne uporabe u korozivnim okruženjima razine C4.

Mehanička izvedba: Snaga prianjanja hardvera kreće se od 45 do 187 kN, dizajnirana sa sigurnosnim faktorom od 2,5. Analiza konačnih elemenata optimizira raspodjelu strukturnog naprezanja, a ispitivanje otpornosti na zamor ispunjava zahtjev od 10^7 ciklusa vibracija. Rezonantne frekvencije kontroliraju se izvan radnog raspona sustava, osiguravajući rezerve snage za izdržavanje iznenadnih udarnih opterećenja.

Električna izvedba: Dizajn hardvera u potpunosti uzima u obzir učinke elektrotermalnog spajanja, optimizirajući strukturu za smanjenje gubitaka vrtložnih struja. Izračuni elektromagnetske sile u uvjetima kratkog spoja u skladu su sa zahtjevima stabilnosti sustava, s vrijednostima kontaktnog otpora kontroliranim ispod 50 μΩ. Anti-korona dizajn osigurava da se u visokonaponskim okruženjima ne pojavljuje pojava djelomičnog pražnjenja.

Prilagodljivost okolišu: hardver je prošao 3000 sati testiranja u slanom spreju i 2000 sati ultraljubičastih testova starenja, održavajući stabilne performanse tijekom ciklusa temperature od -40 ℃ do 60 ℃. U vlažnim i vrućim uvjetima otpor izolacije ostaje iznad 10^4 MΩ. Poboljšana rješenja premaza protiv korozije dostupna su za posebne regije.
