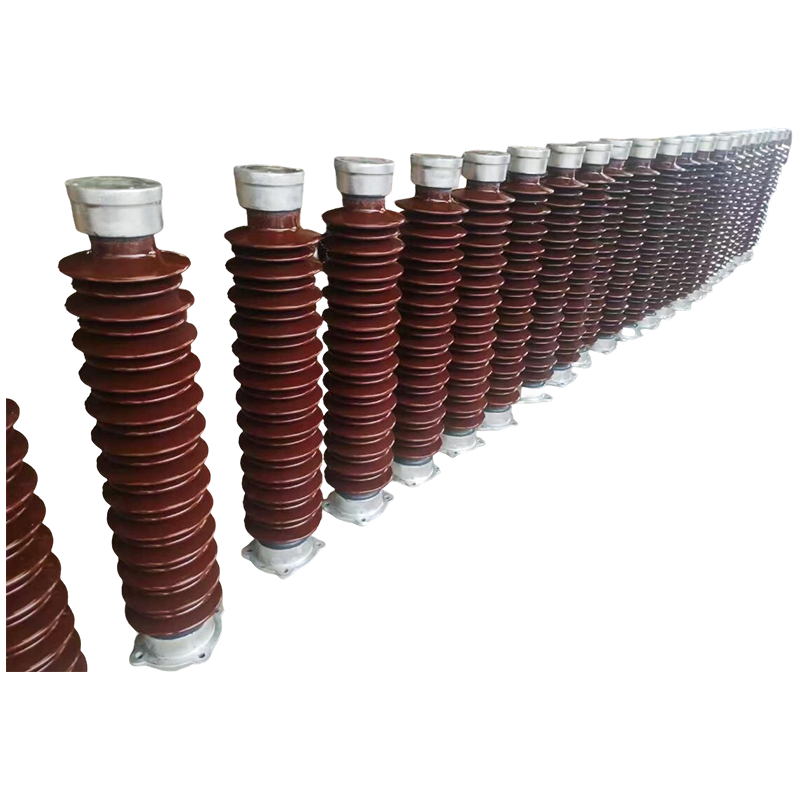

Post izolator

Tehničke prednosti

Pojednostavljena struktura i laka instalacija: Izolirana cjevasta sabirnica izravno je pričvršćena na čelične konstrukcije ili betonske nosače, eliminirajući potrebu za zidnim čahurama i izolatorima stupova. Prihvaća metodu izložene ugradnje, podržanu namjenskim cjevastim nosačima sabirnice s razmakom od ≥275 mm. Fiksne konzole postavljaju se kada je raspon raspona od 6 m do 13 m.

Visoka mehanička čvrstoća i veliki raspon potpore: dopušteno naprezanje izolirane cjevaste sabirnice četiri je puta veće od pravokutnih sabirnica, što mu omogućuje da izdrži značajne struje kratkog spoja. Pod strujom kratkog spoja od 50 kA, cjevasta sabirnica Φ100×6 mm postiže viseći raspon do 9 metara, a s nosačem nosača sabirnice, raspon može doseći 13 metara. Sabirnica se može izravno spojiti na visokonaponske komore, unutarnje prigušnice za ograničenje struje ili 10 kV razvodne ormare, smanjujući potrebu za odgovarajućim stupnim izolatorima, spojnicama sabirnica i konstrukcijskim temeljima.

Jaka seizmička izvedba: Dizajn proizvoda uzima u obzir seizmičke uvjete, podnosi horizontalno ubrzanje od 0,20 g, okomito ubrzanje od 0,15 g, frekvenciju vibracija od 20 Hz i toleranciju na tri ciklusa sinusnog vala. Faktor sigurnosti prelazi 1,67, osiguravajući normalan rad u istovremenim seizmičkim uvjetima i uvjetima kratkog spoja.

Izvrsna prilagodljivost okolišu: Prikladno za nadmorske visine ≤4000 metara i okruženja s klasom ozbiljnosti onečišćenja V (jako onečišćenje), projektirani omjer puzne staze je 31 mm/kV. Nakon ugradnje produživača puzne staze na vanjskim terminalima, ukupna puzna staza nije manja od 680 mm.

Značajke

Vrijednost strukturalnog pojednostavljenja
U tradicionalnim sustavima sabirnica, stupni izolatori služe dvostrukoj funkciji mehaničke potpore i električne izolacije. Kroz inovativne dizajne koji izravno učvršćuju cjevaste sabirnice na čelične konstrukcijske nosače, broj korištenih izolatora nije samo smanjen, već je i struktura sustava fundamentalno pojednostavljena. To smanjuje složenost instalacije i potencijalne točke kvara, odražavajući tehnološki trend razvoja od diskretnih komponenti prema integriranim sustavima.

Zahtjevi za prilagodljivost okolišu
Postizolatori moraju zadovoljiti dugoročne zahtjeve stabilnog rada u teškim okruženjima, posebno u teškim uvjetima s razinama zagađenja do klase V, gdje njihova izvedba protiv onečišćenja postaje kritičan pokazatelj. Optimiziranjem dizajna šupe, korištenjem hidrofobnih materijala i striktnom kontrolom puzne staze, osigurana je pouzdana izolacijska izvedba u posebnim okruženjima kao što su obalna i industrijska zagađena područja.

Usporedna analiza instalacije i održavanja
U usporedbi sa složenim postupcima potrebnim za ugradnju tradicionalnih stupnih izolatora—kao što je konstrukcija temelja,  niveliranje i fiksiranje u više točaka—integrirani sustavi cjevastih sabirnica usvajaju standardizirane metode ugradnje nosača, značajno skraćujući razdoblja izgradnje. Što se tiče održavanja, tradicionalni izolatori zahtijevaju redovito čišćenje od kontaminacije, otkrivanje pukotina i električno ispitivanje, dok potpuno zatvoreni dizajn cjevastih sabirnica značajno smanjuje učestalost i troškove održavanja.

Tehničke karakteristike materijala i procesa
Moderni stupni izolatori prvenstveno se proizvode od elektrotehničkog porculana visoke čvrstoće, kaljenog stakla ili kompozitnih materijala. Među njima, kompozitni izolatori nude prednosti kao što su izvrsna hidrofobnost, visoka otpornost na pucanje i mala težina.
