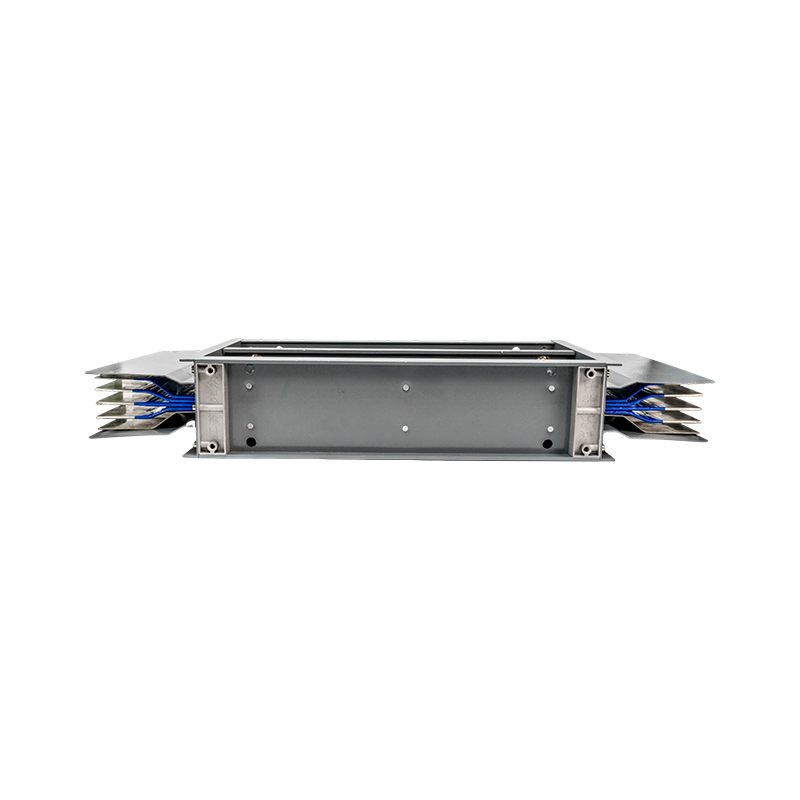

Kompaktni sabirni put velike gustoće

Kompaktne sabirnice visoke gustoće pripadaju kategoriji niskonaponskih proizvoda sabirnica od lijevane smole. Ima gusto raspoređeni strukturni dizajn, karakteriziran kompaktnom konstrukcijom i visokom učinkovitošću iskorištenja prostora. Ova sabirnica prikladna je za niskonaponske distribucijske sustave od 0,4 kV, koristi tehnologiju lijevanja epoksidnom smolom za postizanje potpune zaštite izolacije, uključuje bakrene vodiče i nudi izvrsnu disipaciju topline i električnu pouzdanost.

Kontaktirajte nas +
PREV：No previous product DALJE：Sustav sabirnica visokog i niskog napona
  • Pojedinosti o proizvodu
  • Značajke
  • Kontaktirajte nas

Tehničke prednosti

Pripada kategoriji niskonaponskih sabirnica od lijevane smole, proizvedene tehnologijom lijevanja epoksidnom smolom.

Usvaja kompaktni strukturni dizajn visoke gustoće.

Spada pod vrstu proizvoda za niskonaponske sabirnice.

Koristi procese proizvodnje lijevanja.




Značajke

Pozicioniranje proizvoda
Kao kritični priključni uređaj u niskonaponskim sustavima distribucije električne energije, intenzivna sabirnica dizajnirana je za sigurnu i učinkovitu distribuciju električne energije od visokonaponskih cjevastih sabirnica do opreme za krajnju upotrebu. Služeći kao središnja veza u distribucijskim sustavima od 0,4 kV, njegova niskonaponska tehnologija lijevanja odražava koherentan tehnički pristup koji se proteže od visokonaponske izolacije do niskonaponske distribucije.


Tehničke specifikacije
Proizvod pokriva raspon nazivne struje od 400 A do 5000 A, s nazivnim naponom od AC400 V/690 V. Njegova klasa izolacije doseže Class F, a ocjena zaštite je do IP65. Vodič je izrađen od bakrenih sabirnica visoke čistoće pokositrenih. Može izdržati kratkotrajnu struju od 50 kA u trajanju od 1 s, ima otporni napon snage frekvencije od 3500 V/min i održava granicu porasta temperature ispod 70 K, u potpunosti ispunjavajući stroge zahtjeve performansi niskonaponskih distribucijskih sustava.


Strukturni dizajn

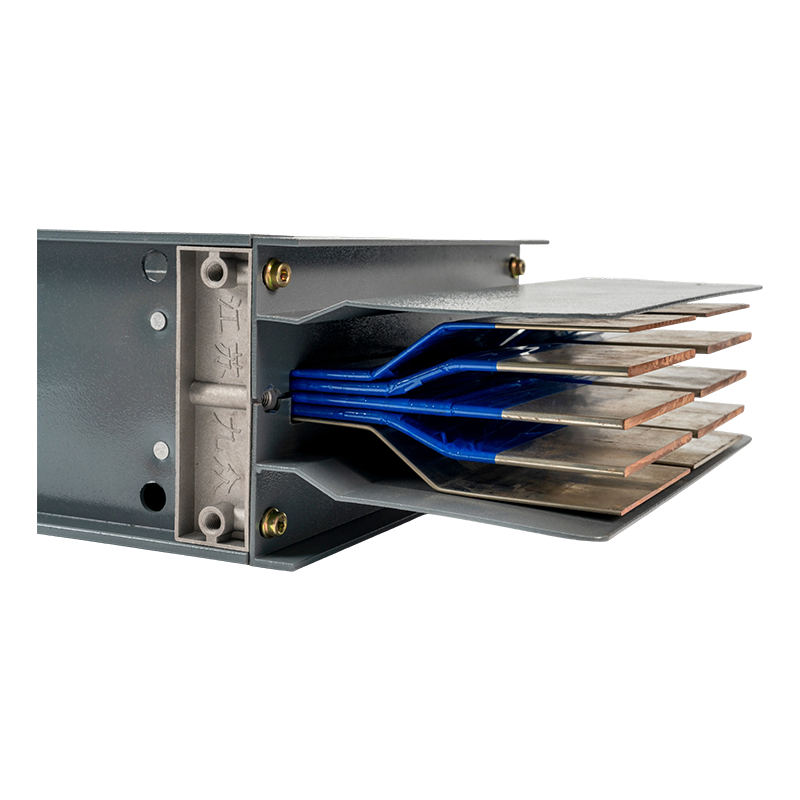

Intenzivna sabirnica usvaja višeslojni gust raspored bakrenih sabirnica. Integralnim vakuumskim lijevanjem od epoksidne smole formira se potpuno izoliran izolacijski sustav bez šupljina. Kućište je izrađeno od profila od aluminijske legure visoke čvrstoće, s unutarnjim vatrootpornim faznim barijerama koje osiguravaju siguran međufazni razmak.  Utični priključci dizajnirani su da olakšaju instalaciju i jamče pouzdane električne veze.


Prednosti izvedbe
Proizvod nudi potpuno izolirane i visoko zaštićene električne karakteristike s niskom impedancijom i minimalnim gubicima. Njegova vatrootpornost zadovoljava UL94V0 standard i može izdržati seizmički intenzitet do razine 8. Modularni dizajn poboljšava učinkovitost instalacije za više od 60%, podržava rad bez održavanja, smanjuje ukupnu potrošnju energije za 25% u usporedbi s konvencionalnim kablovima i ima radni vijek do 30 godina.

Preporučeni proizvodi

O nama
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Kompaktni sabirni put velike gustoće Manufacturers and OEM Kompaktni sabirni put velike gustoće Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Okupljamo profesionalni tim stručnjaka iz industrije, višeg inženjerskog i tehničkog osoblja te iskusnih stručnjaka za proizvodnju koji se godinama bave tehnologijom energetske opreme.
Naši glavni proizvodi uključuju sabirnice od bakrenih i aluminijskih cijevi, sabirnice za vjetroelektrane, intenzivne (kompaktne) sabirnice i klizne sustave kontaktnih vodova. Usredotočeni smo na istraživanje i razvoj i proizvodnju 0,4 kV–35 kV potpuno izoliranih zatvorenih cijevnih sabirnica i niskonaponskih sustava sabirnica od lijevane smole, osiguravajući pouzdane puteve prijenosa energije za elektrane, trafostanice, vjetroelektrane, željeznički tranzit i industrijska postrojenja.
Certificate Of Honor
  • Poslovna dozvola
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
  • Potvrda o patentu korisnog modela
Vijesti
Sabirnice srednjeg i niskog napona Industry knowledge

1. Uvod u Kompaktni sabirni put velike gustoće

U modernoj električnoj infrastrukturi, kompaktni sabirni kanal visoke gustoće predstavlja značajnu evoluciju u odnosu na tradicionalne sustave sabirnih kanala. Za razliku od glomaznih, zračno izoliranih konstrukcija iz prošlosti, ovi sustavi koriste "sendvič" strukturu gdje su bakrene ili aluminijske šipke čvrsto stisnute s izolacijskim materijalima visokih performansi. Ovaj dizajn omogućuje mnogo manji otisak uz zadržavanje visokog kapaciteta nosivosti struje. Kao vodeći Kompaktni sabirni put velike gustoće manufacturer , fokus je na isporuci sustava koji nude vrhunsku prostornu učinkovitost i pouzdanost, posebno u gustim urbanim sredinama gdje je prostor na vrhu.

2. Prednosti u odnosu na tradicionalne sustave

(1) Vrhunska iskoristivost prostora i fleksibilnost

Najizravnija prednost kompaktne autobusne pruge je njezina veličina. Tradicionalni autobusni kanali često zahtijevaju velike električne osovine i opsežne potporne strukture. Nasuprot tome, a kompaktni dizajn sustava sabirnice može smanjiti potreban prostor za do 50% . To se postiže gustim pakiranjem vodiča, što također povećava mehaničku čvrstoću. Nadalje, modularna priroda ovih sustava omogućuje jednostavno proširenje. Plug-in jedinice mogu se dodavati u intervalima od 500 mm do 1000 mm po cijeloj dužini, pružajući neusporedivu fleksibilnost za buduće izmjene bez potrebe za složenim ponovnim ožičenjem.

(2) Poboljšana sigurnost i pouzdanost

Sigurnost je najvažnija u svakom sustavu distribucije električne energije. Kompaktan dizajn smanjuje rizik od međufaznih kratkih spojeva eliminirajući zračne raspore koji se nalaze u tradicionalnim sustavima. Korišteni izolacijski materijali obično su otporni na plamen i mogu izdržati prekoračenje temperatura 130°C . Ova robusna konstrukcija štiti vodiče od prašine, vlage i mehaničkih oštećenja, osiguravajući duži radni vijek i smanjene troškove održavanja u usporedbi s konvencionalnim rješenjima kabliranja.

3. Idealne aplikacije: podatkovni centri i šire

Jedna od najzahtjevnijih primjena za distribuciju električne energije je u podatkovnim centrima. Ovi objekti zahtijevaju ogromne količine energije isporučene bez zastoja. A sabirni kanal visoke gustoće za podatkovni centar aplikacije idealno je rješenje jer podržava visoke gustoće struje—često prekoračene 5000A u jednoj vožnji—dopuštajući pritom jednostavno dodavanje polica za poslužitelje. Niska impedancija kompaktne sabirnice osigurava minimalni pad napona, što je ključno za održavanje učinkovitosti osjetljive IT opreme. Osim toga, estetska privlačnost čistog okruženja bez kabela značajna je prednost u modernim uredima i poslovnim renovacijama.

4. Analiza troškovne učinkovitosti

Dok početni materijalni trošak sabirnice visoke gustoće može biti malo veći od tradicionalnih kabelskih polica, dugoročne uštede su znatne. Brzina instalacije je ključni faktor; može se postaviti kompaktna sabirnica 30% do 50% brže nego polaganje pojedinačnih kabela. Ovo značajno smanjuje troškove rada. Štoviše, smanjena potreba za strukturnom potporom i vatrootpornim materijalima dodatno smanjuje ukupne troškove projekta. Donja tablica uspoređuje faktore ugradnje obaju sustava.

Faktor Tradicionalni autobusni kanal/kabel Kompaktni sabirni put velike gustoće
Vrijeme instalacije Dulje (Složeni sklop) Kraće (Plug-and-play)
Potreban prostor Visoko (velike osovine) Niska (tanak profil)
Održavanje Visoko (izloženi kontakti) Niska (Zatvoreni sustav)
Usporedba čimbenika instalacije i održavanja

5. Često postavljana pitanja

P1: Može li kompaktna sabirnica podnijeti istu struju kao i tradicionalna sabirnica?
Da, moderni autobusni putovi visoke gustoće projektirani su za podnošenje struja u rasponu od 100A do 6300A . Napredno upravljanje toplinom i materijali omogućuju im da se poklapaju ili premašuju kapacitet tradicionalnih sustava u mnogo manjem paketu.

P2: Je li teško modificirati kompaktnu sabirnicu nakon instalacije?
Ne, to je jedna od njegovih najvećih prednosti. Modularni dizajn omogućuje dodavanje ili uklanjanje odvodnih kutija na gotovo bilo kojem mjestu duž linije bez isključivanja cijelog sustava, što ga čini savršenim za dinamična okruženja.

P3: Gdje mogu pronaći pouzdano dizajnersko rješenje za ovu tehnologiju?
Trebali biste potražiti dobavljača koji nudi sveobuhvatnu ponudu kompaktni dizajn sustava sabirnice usluge. Dobar proizvođač osigurat će ne samo hardver, već i inženjersku podršku kako bi osigurao besprijekornu integraciju sustava s vašom postojećom infrastrukturom.
