Potpuno izolirana cjevasta sabirnica

WOPENG potpuno izolirana cjevasta sabirnica služi kao temeljno rješenje za novu generaciju sustava prijenosa energije. Ima potpuno oklopljen, potpuno izoliran i potpuno zaštićen dizajn kako bi se uklonili rizici od električnog udara i vanjskih smetnji. Proizvod pokriva cijeli raspon napona od 0,4 kV do 550 kV, sa širokom sposobnošću prilagodbe temperature od -45 ℃ do 250 ℃, seizmičkom otpornošću do intenziteta od 8 stupnjeva i otpornošću na onečišćenje koja ispunjava stroge zahtjeve okruženja klase V. Kroz višeslojnu izolacijsku strukturu i kapacitivnu tehnologiju izjednačavanja napona, postiže jednoliku distribuciju električnog polja, s razinama djelomičnog pražnjenja ispod 5 pC i projektiranim životnim vijekom većim od 30 godina.

View All Products +

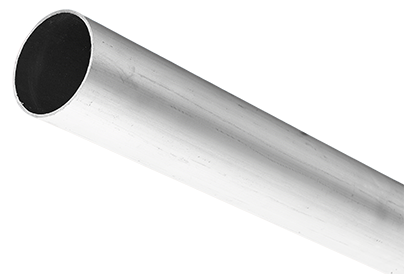

Cjevasta sabirnica od aluminijske legure

6063G cijevna sabirnica od legure aluminija i magnezija ključni je materijal za opremu za sustave prijenosa i transformacije energije, prvenstveno proizveden od strane Jiangsu Wopeng Electric Power Equipment Co., Ltd. Uključuje 6063G cijevne sabirnice od legure aluminija i magnezija, LF-21Y cijevne sabirnice od legure aluminija i mangana, 6R05 aluminij rijetke zemlje cijevne sabirnice od legure i 2A14 cijevne sabirnice od aluminijske legure otporne na toplinu. Oni se uglavnom koriste kao prekostrujni vodiči u trafostanicama od 220KV, 500KV, 750KV, ±800KV i 1000KV i projektima pretvaračkih stanica elektroenergetskih kompanija širom svijeta, kao iu uređajima za odleđivanje istosmjerne struje velike struje. Njegove glavne karakteristike performansi su: Usvaja naprednu tehnologiju vrućeg lijevanja bešavnih cijevi, što rezultira glatkom površinom, velikom preciznošću dimenzija, visokom vlačnom čvrstoćom i otpornošću na pražnjenje i deformaciju; koristi rijetke zemlje i materijale od aluminijskih legura otpornih na toplinu koje je neovisno razvila tvrtka i za koje su primijenjeni nacionalni patenti izuma, koji posjeduju izvrsna svojstva obrade, zavarivanja, električne vodljivosti i otpornosti na toplinu, te su ga znanstveni i tehnološki odjeli certificirali da dostižu međunarodne napredne razine; ima dobre uvjete konvekcijske disipacije topline, nizak porast temperature, mali gubitak, jaku vodljivost i veliku nosivost struje; ima izvrsnu otpornost na toplinu, s radnom temperaturom od 150°C–200°C, i održava visoku mehaničku čvrstoću čak i pri visokim temperaturama, značajno poboljšavajući sigurnost i pouzdanost sustava za prijenos i transformaciju energije; njegov instalacijski otisak je samo oko 1/3 otiska savitljivih vodiča, a karakterizira ga otpornost na koroziju, otpornost na zaleđivanje, jaka otpornost na katastrofe i dug životni vijek; jednostavan je za ugradnju, estetski dopadljiv, siguran, stabilan i pouzdan u radu, te pogodan za pregled i održavanje.

View All Products +
Sabirnice srednjeg i niskog napona

Srednjenaponske i niskonaponske sabirnice prvenstveno uključuju punu seriju izoliranih cjevastih sabirnica naznačenih na 0,4 kV, 10 kV i 35 kV. Među njima, niskonaponska serija od 0,4 kV pokriva nazivne struje od 1000 A do 8000 A, koristi bakrene cjevaste vodiče i tehnologiju lijevanja od epoksida i održava porast temperature ispod 30 K. Srednjenaponska serija od 10 kV i visokonaponska serija od 35 kV pokrivaju raspon struje od 1000 A–8000 A, koristeći postupci lijevanja epoksida i omotane izolacije, s ograničenjima porasta temperature od <30 K odnosno <45 K. Sve srednje i niskonaponske sabirnice u skladu su sa standardima DL/T 1658-2016 i DL/T 5789-2019. Imaju potpuno izoliranu zatvorenu strukturu, kapacitivnu tehnologiju ocjenjivanja napona zaslona i bakrene vodiče T2 visoke čistoće. Ovi proizvodi nude sveobuhvatne prednosti kao što su visoka nosivost struje, niski učinak kože, visoka mehanička čvrstoća, mogućnost dugog raspona, otpornost na vibracije, potpuna zaštita od izolacije, visoka ocjena zaštite i prilagodljivost oštrim okruženjima. Naširoko se koriste u scenarijima uključujući trafostanice, vjetro-solarne stanice za povišenje tlaka, industrijsku distribuciju električne energije i podatkovne centre.

View All Products +

Proizvodi Industry knowledge

1. Što je cjevasta sabirnica?

A cjevasta sabirnica je šuplji, cilindrični vodič izrađen od aluminijskih ili bakrenih legura, dizajniran za prijenos jake električne struje unutar sklopnih uređaja, trafostanica i sustava za distribuciju električne energije. Za razliku od čvrstih pravokutnih ili ravnih sabirnica, cjevasti oblik nudi vrhunska mehanička čvrstoća, niži gubici skin efekta i poboljšano prirodno hlađenje . Tipični vanjski promjeri kreću se od 40 mm do 200 mm , s debljinom stjenke između 3 mm i 10 mm, s prilagodbom strujnih vrijednosti od 800 A do 6000 A .

Zbog svoje učinkovite geometrije, cjevasta sabirnica smanjuje naprezanje električnog polja i poboljšava jednolikost distribucije napona, što je čini vrlo prikladnom za srednje i visokonaponske instalacije. Obično se izrađuje od aluminijskih legura visoke vodljivosti kao što je 6063-T6 ili bakra s obloženim kontaktnim površinama, osiguravajući i električnu izvedbu i dugoročnu pouzdanost u zahtjevnim okruženjima.

U modernim elektroenergetskim sustavima, cjevaste sabirnice naširoko se primjenjuju u trafostanicama izoliranim zrakom (AIS), rasklopnim uređajima izoliranim plinom (GIS) i objektima obnovljive energije, gdje kompaktan dizajn i stabilan prijenos struje kritični su zahtjevi.

2. Kako radi cjevasta sabirnica?

Cjevasta sabirnica pruža put niske impedancije za protok struje, kombinirajući vodljivost, smanjen učinak kože i učinkovito odvođenje topline . U usporedbi s punim vodičima, otpor izmjenične struje može se smanjiti za 15-25% , poboljšavajući energetsku učinkovitost i smanjujući gubitke prijenosa u primjenama na velikim udaljenostima ili pri visokoj struji.

Njegove performanse ovise o električnoj vodljivosti, geometriji vodiča i toplinskim karakteristikama. Optimiziranjem ovih čimbenika, cjevaste sabirnice osiguravaju stabilan protok struje uz održavanje prihvatljivog porasta temperature tijekom neprekidnog rada.

(1) Smanjenje učinka na kožu

Šuplja struktura povećava efektivnu površinu, omogućujući ravnomjerniju raspodjelu struje. Može nositi aluminijsku cijev od 100 mm oko 25% više struje nego ekvivalentni čvrsti vodič. Ova prednost postaje značajnija na višim frekvencijama i većim veličinama vodiča.

(2) Mehanička i toplinska izvedba

Njegov cilindrični oblik pruža snažan otpor elektromagnetskim silama tijekom kratkog spoja i poboljšava učinak hlađenja prirodnom konvekcijom. Unutarnja i vanjska površina cijevi omogućuju bolju izmjenu topline, pomažući u održavanju sigurne radne temperature čak i pod uvjetima visokog opterećenja.

Usporedba cjevaste i čvrste sabirnice (4000A, 60Hz)
Parametar	Cjevasta sabirnica	Čvrsta autobusna traka
Težina	~6,2 kg	~18,5 kg
Omjer AC otpora	1.08	1.32
Područje hlađenja	visoko	Umjereno
Snaga kratkog spoja	95 kA	70 kA

3. Ključne prednosti i primjene

Cjevaste sabirnice naširoko se koriste zbog svoje učinkovitosti i pouzdanosti u modernim elektroenergetskim sustavima:

Veći kapacitet sa smanjena težina , poboljšavajući strukturnu učinkovitost
Niži učinak koronskog pražnjenja, posebno važan u visokonaponskim sustavima
Jaka otpornost na vibracije i mehanička opterećenja
Pojednostavljena instalacija i fleksibilno održavanje

Ove prednosti čine cjevaste sabirnice idealnim za trafostanice, sustave vjetroelektrana, fotonaponske elektrane, industrijska proizvodna postrojenja i priključke transformatora. Njihova sposobnost podnošenja velikih strujnih opterećenja uz zadržavanje kompaktnih dimenzija podupire razvoj moderne energetske infrastrukture i pametnih mrežnih sustava.

4. Često postavljana pitanja (FAQ)

P1: Trenutna ocjena?

Obično se kreće od 1600A do 5000A ovisno o promjeru, materijalu i uvjetima hlađenja. Veći promjeri i optimizirani dizajni mogu podržati čak i veće struje.

P2: Aluminij protiv bakra?

Aluminij je lakši i isplativiji , što ga čini prikladnim za instalacije velikih razmjera, dok bakar nudi veću vodljivost i preferira se za kompaktne sustave koji zahtijevaju maksimalnu učinkovitost.

P3: Način instalacije?

Većina sustava koristi vijčane ili stezne veze , omogućujući brzu ugradnju, jednostavno širenje i praktično održavanje bez složenih postupaka zavarivanja.

P4: Upotreba na otvorenom?

Da, cjevaste sabirnice prikladne su za vanjsku upotrebu ako su obrađene eloksiranim ili zaštitnim premazima za otpornost na koroziju, izlaganje UV zračenju i onečišćenje okoliša.

P5: Ograničenje temperature?

Tipično 90°C za aluminij u normalnim radnim uvjetima, s višim granicama mogućim za kratkotrajno hitno opterećenje ovisno o izolaciji i projektnim standardima.

Cijevne sabirnice nastavljaju se razvijati, nudeći visoka učinkovitost, strukturalna pouzdanost i kompaktan dizajn za moderne sustave prijenosa i distribucije električne energije.
