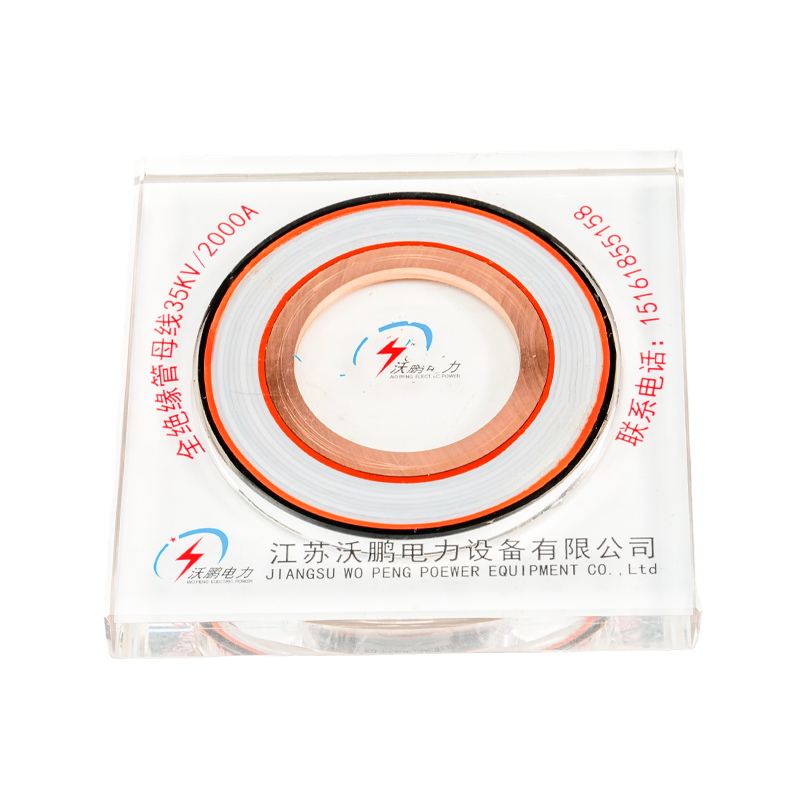

PTFE cjevasta sabirnica
WOPENG PTFE cjevasta sabirnica posebno je dizajnirana za ekstremna okruženja. Njegova glavna izolacija koristi precizno mehaničko namotavanje politetrafluoroetilenskog (PTFE) filma, sa silikonskim uljem nanesenim između slojeva kako bi se formirao gusti kontinuirani izolator bez plina. Proizvod uključuje ne manje od 5 kapacitivnih zaslona (uključujući nulti zaslon, zaslon za ocjenjivanje i zaslon za uzemljenje) i opremljen je produžnicima puzne staze od silikonske gume za postizanje optimizirane distribucije električnog polja i poboljšanih performansi puzne staze. Nudi izvrsnu otpornost na koroziju i superiornu toleranciju na visoke/niske temperature, s rasponom radne temperature od -60°C do 250°C i ocjenom zaštite koja doseže IP68.
- Pojedinosti o proizvodu
- Značajke
- Kontaktirajte nas
Tehničke prednosti
Otpornost na temperaturu: Raspon radne temperature od -60°C do 250°C.
Otpornost na koroziju: Otporan na kiseline, lužine, slani sprej i organska otapala.
Svojstva podmazivanja: Izuzetno nizak koeficijent trenja PTFE cjevaste sabirnice, smanjujući mehaničko naprezanje.
Visoka dielektrična čvrstoća: niska dielektrična konstanta, minimalni dielektrični gubici i stabilna izolacijska izvedba.

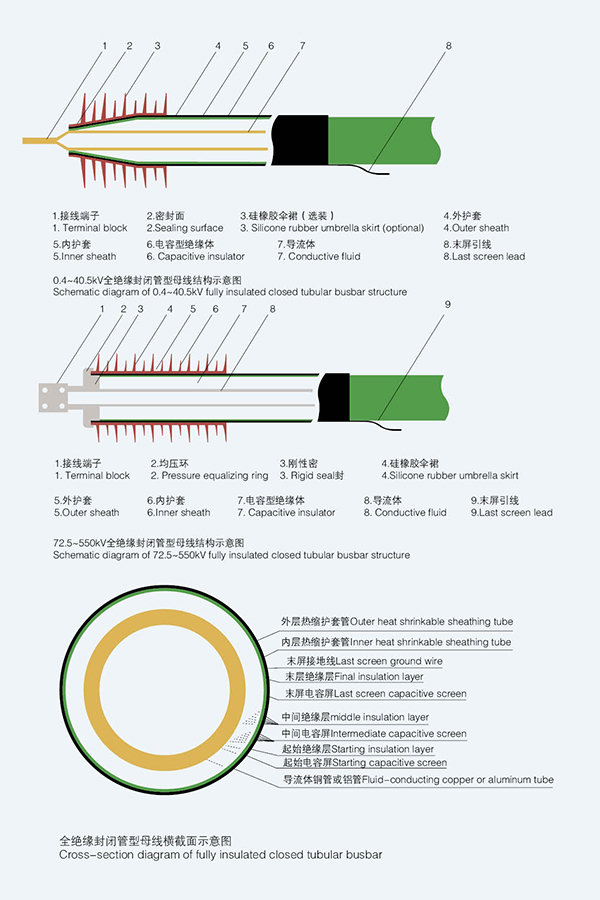

| Dijagram strukture sabirnice izolirane cijevi (postupak politetraoksietilena) |
 |

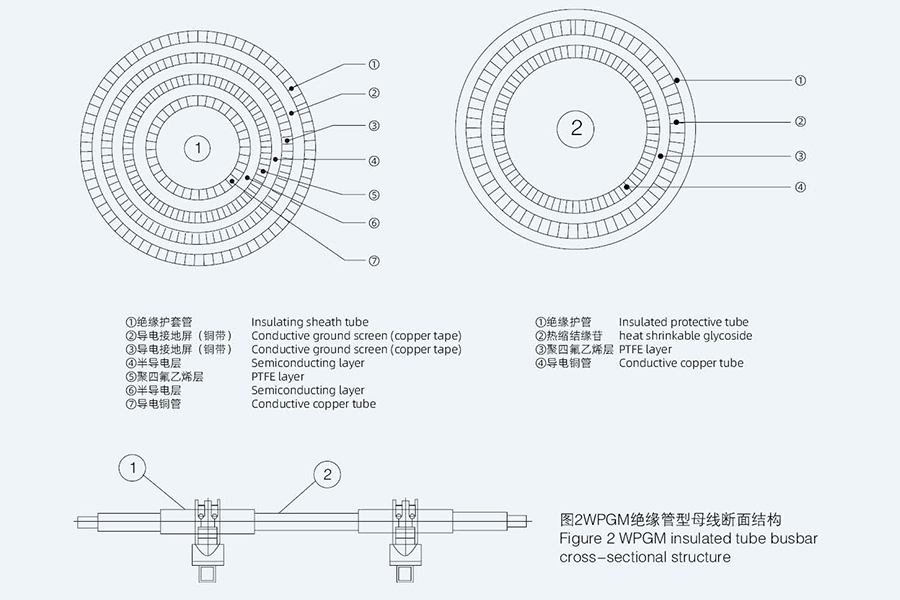

| Struktura poprečnog presjeka GM-izolirane cijevne sabirnice prikazana je na slici 2. Model: GMn/n |
 |
 |
 |
| Tipična rješenja primjene za izolirane cijevne sabirnice |

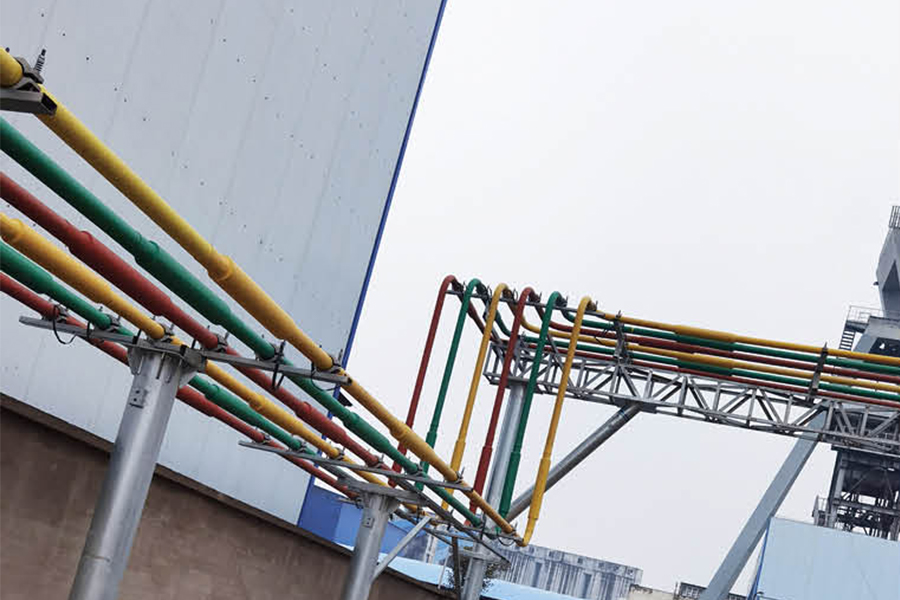

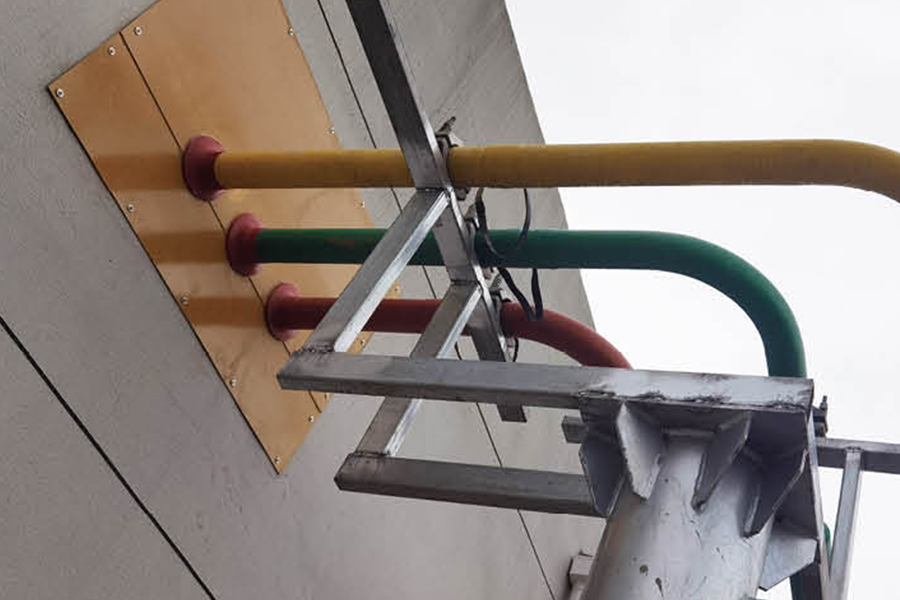

| Metoda 1: Spojite glavni transformator na kontrolnu sobu Ovo je najčešći način primjene cjevastih sabirnica. Sabirnica je izravno spojena s niskonaponskih stezaljki glavnog transformatora na terminali razvodnog ormara u kontrolnoj sobi. Glavne prednosti: Prikladno za velike struje. Ožičenje je jasno i lijepo, a može biti potpuno izolirano ili poluizolirano. |
 |
| Metoda 2: Sabirnica se provodi kroz kabelski kanal ili kabelski međukat Donja slika je još jedan uobičajeni način primjene cjevastih sabirnica. Sabirnice se mogu spojiti na razvodne ormare kroz podzemne kabelske kanale ili kabelske međukate, a mogu se koristiti i za veze između razvodnih ormara. Ova sabirnica je potpuno izolirana i posebno je prikladna za situacije gdje je ožičenje teško. |
 |
| Metoda 3:Cjevaste sabirnice provlače se kroz kabelske kanale ili kabelske međukate Ova metoda je gornja metoda spajanja kabela razvodnog ormara. Također se može spojiti preko kabelskog međukata i donjeg kabelskog priključka metoda. Korisnici mogu birati prema stvarnoj situaciji. Tip sabirnice je potpuno izoliran. |
 |
| Metoda 4: CNC sustav za nadzor cjevaste sabirnice Naša tvrtka ga sama razvija i implementira bespilotno inteligentno praćenje višestrukih tehničkih podataka podzemne sabirnice. |
 |
| Izolirana cijevna sabirnica |
 |
Tehnički izazovi
Kontrola procesa namotavanja: Zahtjev za ujednačenošću napetosti među slojevima unutar ±2%, uz ultrazvučnu pomoć potrebnu za kontrolu mjehurića.
Međuslojno prianjanje: Niska površinska energija PTFE cjevaste sabirnice rezultira slabim međuslojnim spajanjem, što zahtijeva posebna sredstva za obradu.
Visoka cijena: skup sirovi PTFE materijal cjevastih sabirnica dovodi do znatno viših troškova proizvoda u usporedbi s drugim vrstama.
Otežano recikliranje: materijal PTFE cjevaste sabirnice teško se razgrađuje, što rezultira visokim troškovima obrade za okoliš.
O nama
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Okupljamo profesionalni tim stručnjaka iz industrije, višeg inženjerskog i tehničkog osoblja te iskusnih stručnjaka za proizvodnju koji se godinama bave tehnologijom energetske opreme.
Naši glavni proizvodi uključuju sabirnice od bakrenih i aluminijskih cijevi, sabirnice za vjetroelektrane, intenzivne (kompaktne) sabirnice i klizne sustave kontaktnih vodova. Usredotočeni smo na istraživanje i razvoj i proizvodnju 0,4 kV–35 kV potpuno izoliranih zatvorenih cijevnih sabirnica i niskonaponskih sustava sabirnica od lijevane smole, osiguravajući pouzdane puteve prijenosa energije za elektrane, trafostanice, vjetroelektrane, željeznički tranzit i industrijska postrojenja.
Certificate Of Honor
Vijesti
-
-
Potpuno izolirane cjevaste sabirnice oslanjaju se na tri primarna izolacijska materijala: PTFE (politetrafluoretilen) , smjesa za lijevanje epoksidne smole , i EPDM silikonska guma . Svaki materijal odabran je na temelju ...
View More + -
A strujna sabirnica je montažni, potpuno zatvoreni električni distribucijski sustav koji prenosi struju kroz čvrste bakrene ili aluminijske vodiče smještene unutar metalnog kućišta, zamjenjujući snopove kabela i vodove za srednje i jake struje...
View More +
Potpuno izolirana cjevasta sabirnica Industry knowledge
1. Što je PTFE cjevasta sabirnica
The PTFE cjevasta sabirnica je visokoučinkovita izolirana vodljiva komponenta, sastavljena od metalne jezgre vodiča (bakar ili aluminij) i politetrafluoretilenskog (PTFE) izolacijskog sloja. Posebno je dizajniran za visokonaponske energetske sustave, iskorištavajući jedinstvena svojstva PTFE-a kako bi se osigurao siguran i učinkovit prijenos energije. profesionalac Proizvođač PTFE cijevi za sabirnice i Dobavljač PTFE cijevi za sabirnice proizvodi proizvode koji zadovoljavaju standarde visokog napona, s a Proizvođač prilagođenih PTFE cjevastih sabirnica nudeći prilagođena rješenja za specifične potrebe projekta.
(1) Osnovna struktura i ključne značajke
The PTFE cjevasta sabirnica ima jezgru vodiča (vodljivost ≥63% IACS) omotanu 4-8 mm debelim PTFE izolacijskim slojem. Može se pohvaliti probojnim naponom od ≥35kV/mm , raspon radne temperature od -60 ℃ do 200 ℃ i izolacijski otpor iznad 1,0×10¹⁴Ω. PTFE-ova neljepljiva svojstva, otpornost na koroziju i nisko trenje čine sabirnicu idealnom za oštra okruženja visokog napona.
2. Zašto se PTFE cjevasta sabirnica koristi u visokonaponskim sustavima
Visokonaponski sustavi (≥110kV) zahtijevaju izuzetnu izolaciju, stabilnost i trajnost, i PTFE cjevasta sabirnica zadovoljava ove potrebe svojim jedinstvenim prednostima, uključujući:
- Vrhunska izolacijska izvedba: Izdržati visoke naponske gradijente (≥35kV/mm) kako bi se spriječilo curenje i kratki spojevi, kritični za 110kV-500kV sustave.
- Ekstremna prilagodljivost temperaturi: radi stabilno na -60 ℃ do 200 ℃, pogodno za vanjske visokonaponske trafostanice u hladnim ili vrućim regijama.
- Otpornost na koroziju i zagađenje: PTFE je inertan na kemikalije, vlagu i prašinu, smanjujući učestalost održavanja u industrijskim ili obalnim visokonaponskim okruženjima.
- Mali dielektrični gubitak: Faktor dielektričnog gubitka ≤0,0002 na 50Hz, minimizirajući gubitak snage u prijenosu visokog napona na velike udaljenosti.
Pouzdan Dobavljač PTFE cijevi za sabirnice osigurava dosljednost ovih prednosti, čineći sabirnicu preferiranim izborom za visokonaponske energetske sustave diljem svijeta.
3. Usporedba performansi s drugim visokonaponskim izoliranim sabirnicama
| Vrsta autobusne trake | Probojni napon | Raspon temperature | Dielektrični gubitak |
|---|---|---|---|
| PTFE cjevasta sabirnica | ≥35kV/mm | -60℃~200℃ | ≤0,0002 |
| Sabirnica od lijevanja epoksidnom smolom | ≥30kV/mm | -30℃~130℃ | ≤0,001 |
| Šipka za autobuse izolirana silikonskom gumom | ≥25kV/mm | -40℃~120℃ | ≤0,0005 |
A Proizvođač prilagođenih PTFE cjevastih sabirnica može optimizirati strukturu sabirnice za specifične scenarije visokog napona, dok je profesionalac Proizvođač PTFE cijevi za sabirnice osigurava postojanu kvalitetu za ispunjavanje strogih zahtjeva visokonaponskih energetskih sustava.
4. Često postavljana pitanja
P1: Za koji je raspon napona prikladna PTFE cjevasta sabirnica?
O: Uglavnom se koristi za 110kV-500kV visokonaponski energetski sustavi, s prilagođenim opcijama za više naponske razine.
P2: Kako odabrati pouzdanog dobavljača PTFE cjevastih sabirnica?
O: Odaberite dobavljače s izvješćima o ispitivanju performansi PTFE izolacije, naprednom proizvodnom opremom i iskustvom u visokonaponskim projektima.
P3: Može li se prilagođena PTFE cjevasta sabirnica izraditi za posebne veličine?
O: Da, a Proizvođač prilagođenih PTFE cjevastih sabirnica može proizvesti sabirnice s određenim veličinama vodiča i debljinom izolacije.
P4: Koliki je vijek trajanja PTFE cjevaste sabirnice?
O: Pod normalnim radnim uvjetima visokog napona, može poslužiti 35-45 godina sa stabilnim radom.
