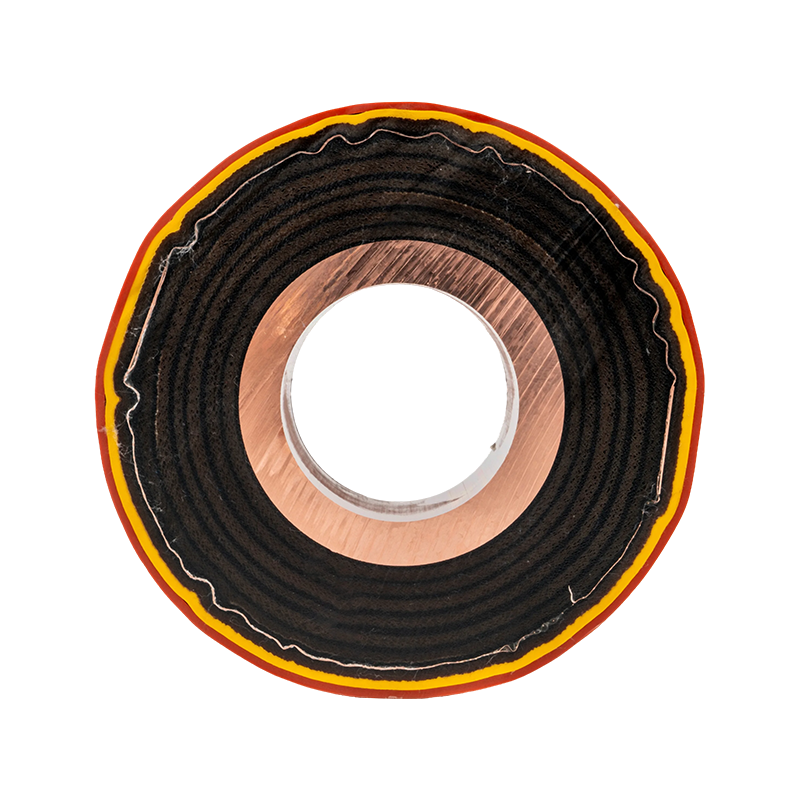

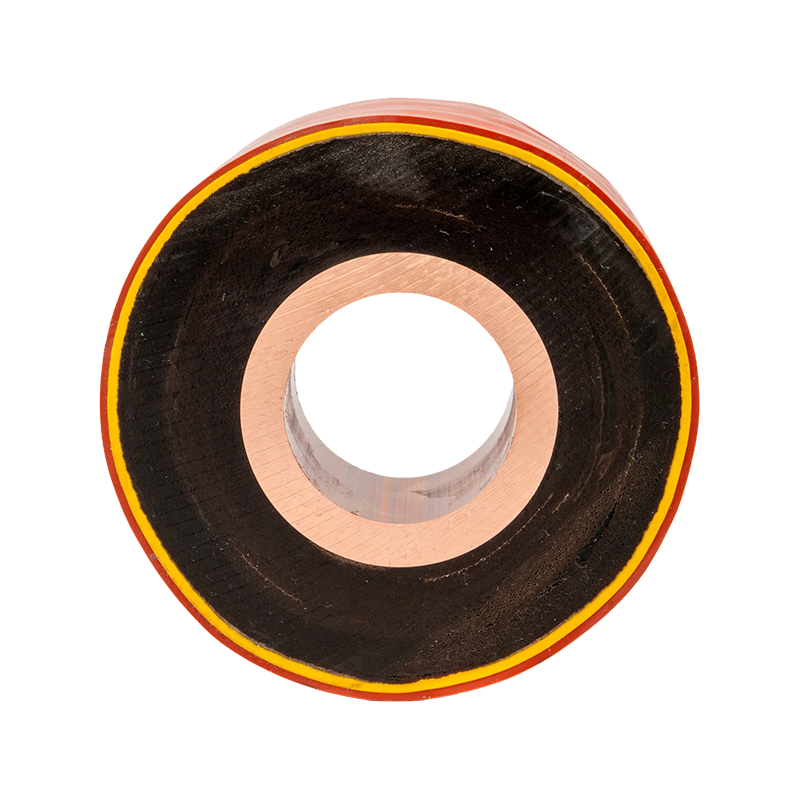

Cjevasta sabirnica od lijevanja epoksidnom smolom

WOPENG Cjevasta sabirnica od lijevanja epoksidnom smolom proizvod je za prijenos snage koji je integralno oblikovan upotrebom potpuno automatiziranog dvokomponentnog stroja za vakuumsko injekcijsko prešanje, koji koristi tehnologiju ubrizgavanja pod pritiskom i otvrdnjavanja na visokoj temperaturi. Njegova struktura je neodvojiva i ima svojstva usporavanja plamena zajedno s otpornošću na starenje, s predviđenim životnim vijekom od preko 30 godina. Za ovaj proizvod, izolacijski spojevi i bakreni vodiči proizvedeni su postupkom kalupljenja u jednom koraku, čime se postiže besprijekorno spajanje bez sučelja. Srednji priključci koriste ugrađenu tehniku zavarivanja stezaljkama od nehrđajućeg čelika, čime se osigurava da porast temperature na spojevima terminala ostaje niži od porasta temperature tijela vodiča. Proizvod koristi bakrene vodiče bez kisika TZ7 ili višeg stupnja (sadržaj bakra ≥ 99,90%), s maksimalnim rasponom ovjesa koji ne prelazi 5 metara. Uključuje potpuno oklopljen strukturalni dizajn, gdje je metalni oklop izrađen od kompozita pokositrene čelične trake i bakrene trake. Sustav uzemljenja ostvaren je pouzdanim zavarivanjem bakrenih žica na metalni zaštitni sloj. Dodatno, proizvod je opremljen vodootpornim i vlagootpornim mjerama i standardiziranim identifikacijskim sustavom.

Kontaktirajte nas +

PREV：PTFE cjevasta sabirnica DALJE：EPDM cijevi od silikonske gume

Pojedinosti o proizvodu
Značajke
Kontaktirajte nas

Tehničke prednosti

Integrirani proces kalupljenja: Korištenjem potpuno automatskog vakuumskog stroja za injekcijsko livenje s dvostrukim načinom rada za integrirano lijevanje, proizvod se oblikuje u jednom ciklusu ubrizgavanjem pod pritiskom i stvrdnjavanjem na visokoj temperaturi. Vodič, zaštitni sloj, poluvodljivi krep papir, vanjski zaštitni sloj, metalni zaštitni sloj i vanjski zaštitni sloj neprimjetno su integrirani u neodvojivu monolitnu strukturu.

Dugotrajni dizajn: Proizvod ima svojstva usporavanja plamena i otpornost na starenje, s vijekom trajanja do 30 godina.

Visokokvalitetni vodljivi materijali: TZ7 ili bakar višeg stupnja odabran je kao vodljivi materijal, s čistom bakrenom cijevi koja ima sadržaj bakra od ≥99,90%.

Pouzdana tehnologija spajanja: Izolacijski spojevi formiraju se u jednom ciklusu kalupljenja i spajaju u jedno tijelo s bakrenim vodičem. Srednji spojevi koriste ugrađeno zavarivanje stezaljkama od nehrđajućeg čelika. Porast temperature na spojevima stezaljki manji je od porasta temperature tijela vodiča. Veze između izolacijskih spojeva i opreme ostvaruju se preko fleksibilnih veza pričvršćenih vijcima.

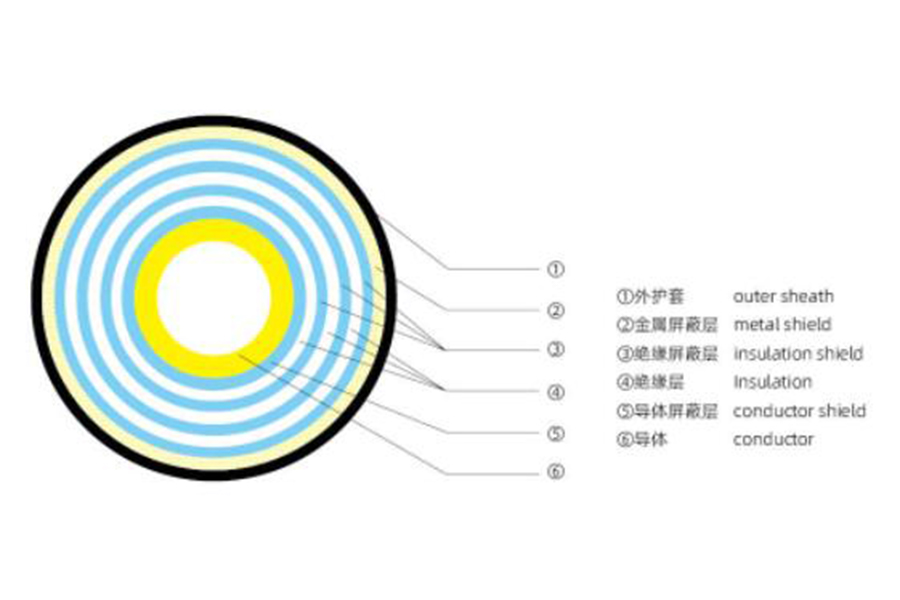

Shematski dijagram strukture proizvoda

Razina napona (KV)	Debljina izolacije (mm)
10	10
35	15
66	20
110	30
220	45

Ekološki uvjeti korištenja
Nadmorska visina: ≤ 4000 metara Minimalna temperatura okolnog zraka: -45 ℃; Najviša temperatura okolnog zraka je 60C; Maksimalna dnevna temperaturna razlika :35K Intenzitet sunčevog zračenja: 100ow/m2 sunčevog zračenja Maksimalna brzina vjetra: 40m/s (10min prosječna maksimalna brzina vjetra od 10m iznad tla) Relativna vlažnost okoline (na 25 。 C): prosječna relativna vlažnost zraka izmjerena unutar 24 sata manja je od 95%; Prosječna mjesečna relativna vlažnost zraka s 90% Debljina leda: debljina leda ne prelazi 20 mm Seizmički intenzitet: 8 stupnjeva Horizontalno ubrzanje tla: 0,20g Vertikalno ubrzanje: 0,15g Frekvencija: 20Hz Vrijeme izdržljivosti je sinusni val: 3 ciklusa Faktor sigurnosti: veći od 167 Razina onečišćenja: Razina onečišćenja prema GB/T5582 specificiranom V - specifična udaljenost puzne staze ozbiljnog onečišćenja je 31 mm/kv, nakon što je vanjski terminal instaliran s uređajem za penjanje, ukupna udaljenost penjanja nije manja od 680 mm Privremeni prenapon: vrijeme prenapona ne smije prelaziti 8h u 24h ne smije prelaziti 125h u cijeloj godini

Struktura proizvoda i zahtjevi
Sabirnica cijevi za izlijevanje vakuumske epoksidne smole izlijeva se automatskim vakuumskim strojem za lijepljenje s dvostrukom tekućinom, izlijevanjem pod pritiskom i stvrdnjavanjem na visokoj temperaturi nakon formiranja. Vodič, unutarnji zaštitni sloj, poluprovodljivi valoviti papir, vanjski zaštitni sloj, metalni zaštitni sloj i vanjski zaštitni sloj u cjelini, ne mogu se podijeliti, otporan na plamen, otporan na starenje, radni vijek od 30 godina. Spoj terminala sabirnice cijevi od vakuumskog lijevanja epoksidnom smolom formiran je jednom i integriran s bakrenim vodičem. Srednja karika je zavarena s ugrađenim obručem od nehrđajućeg čelika. Porast temperature priključnog spoja manji je od porasta temperature tijela vodiča. Materijal je u skladu sa strukturnim oblikom i materijalom sabirnice. Materijal vodiča: Treba odabrati T2Y i bakar više kvalitete, a sadržaj bakra u cijevi od čistog bakra je ≥ 99,90%. Maksimalni raspon viseće cijevne sabirnice za izlijevanje vakuumske epoksidne smole nije veći od sM. Cijevna sabirnica treba imati metalni zaštitni sloj, a metalni štit je izrađen od bakrene pletene trake i bakrene trake. Žica za uzemljenje je pouzdano zavarena bakrenom pletenom trakom i metalnim zaštitnim slojem. Točke uzemljenja moraju biti sigurno povezane sa sustavom uzemljenja na licu mjesta. Točke uzemljenja moraju biti ojačane mjerama otpornosti na vodu i vlagu. Točke uzemljenja moraju biti označene i numerirane Izolacijski vanjski pokrov zaslona za uzemljenje trebao bi pouzdano spriječiti prodor vlage i vlage. Mogu se koristiti termoskupljajuće izolacijske čahure, a na vidljivim mjestima fazne boje (žuta, zelena, crvena). Tretman protiv hrđe treba primijeniti na zavarivanje metala u izgradnji na gradilištu. Svi korišteni vijci i vijci izrađeni su od vruće pocinčanih materijala. Veza između terminalnog spoja sabirnice cijevi izlivene vakuumskom epoksidnom smolom i opreme sastoji se od meke veze i spoja za pričvršćivanje vijcima. Zahtjevi za površinu preklopa kraja vodiča: kraj bakrene cijevi treba biti zaobljen, a priključna površina kraja bakrene cijevi treba biti presvučena srebrom ili kositrom kako bi se osigurao mali kontaktni otpor i antikorozivna funkcija.

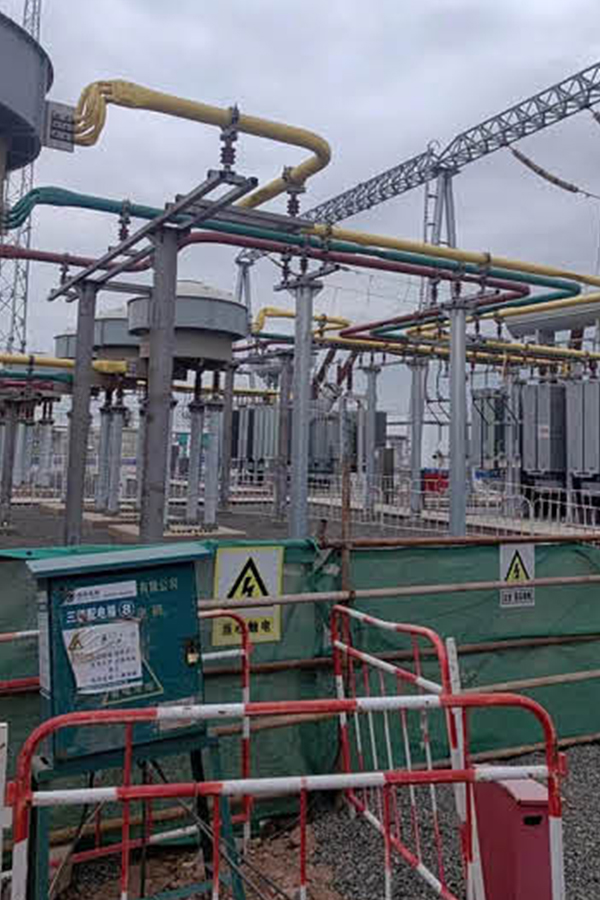

Tipična rješenja primjene za izolirane cijevne sabirnice

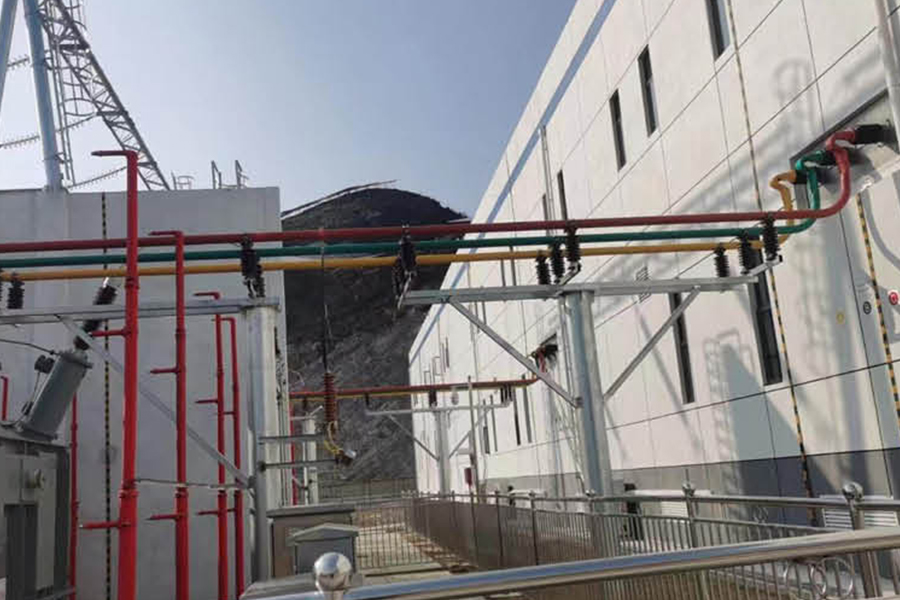

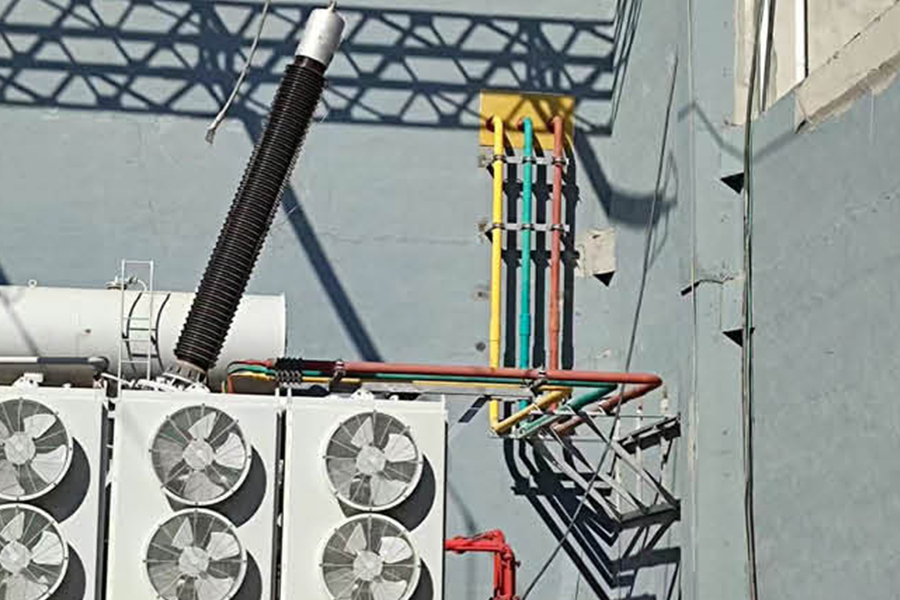

Metoda 1: Spojite glavni transformator na kontrolnu sobu
Ovo je najčešći način primjene cjevastih sabirnica. Sabirnica je izravno spojena s niskonaponskih stezaljki glavnog transformatora na
terminali razvodnog ormara u kontrolnoj sobi. Glavne prednosti: Prikladno za velike struje. Ožičenje je jasno i lijepo, a može biti potpuno izolirano ili poluizolirano.

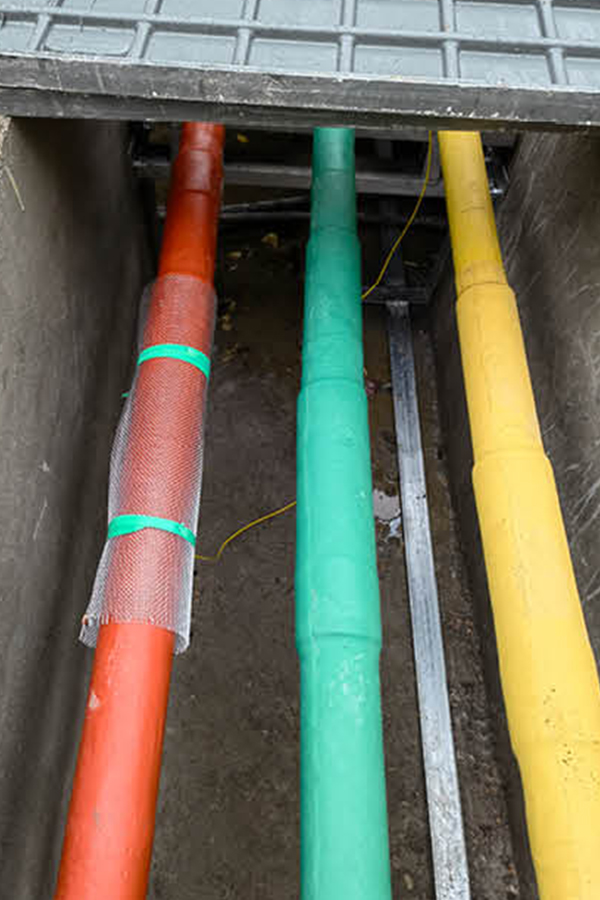

Metoda 2: Sabirnica se provodi kroz kabelski kanal ili kabelski međukat
Donja slika je još jedan uobičajeni način primjene cjevastih sabirnica. Sabirnice se mogu spojiti na razvodne ormare kroz podzemne kabelske kanale
ili kabelske međukate, a mogu se koristiti i za veze između razvodnih ormara. Ova sabirnica je potpuno izolirana i posebno je prikladna za situacije
gdje je ožičenje teško.

Metoda 3:Cjevaste sabirnice provlače se kroz kabelske kanale ili kabelske međukate
Ova metoda je gornja metoda spajanja kabela razvodnog ormara. Također se može spojiti preko kabelskog međukata i donjeg kabelskog priključka
metoda. Korisnici mogu birati prema stvarnoj situaciji. Tip sabirnice je potpuno izoliran.

Metoda 4: CNC sustav za nadzor cjevaste sabirnice
Naša tvrtka ga sama razvija i implementira bespilotno inteligentno praćenje višestrukih tehničkih podataka podzemne sabirnice.

Izolirana cijevna sabirnica

Radni uvjeti okoline

Nadmorska visina: ≤4000 m

Temperaturni uvjeti: Minimalna temperatura okoline: 45°C；Maksimalna temperatura okoline: 60 °C；Maksimalna dnevna varijacija temperature: 35 K

Intenzitet sunčevog zračenja: 1000 W/m²

Uvjeti za brzinu vjetra: Maksimalna brzina vjetra: 40 m/s

Uvjeti vlažnosti: Dnevna prosječna relativna vlažnost: ≤95% ；Mjesečna prosječna relativna vlažnost: ≤90%

Uvjeti ledenog pokrivača: Debljina leda ne prelazi 20 mm

Seizmički uvjeti: Seizmički intenzitet: 8 stupnjeva； Horizontalno ubrzanje tla: 0,20 g； Okomito ubrzanje tla: 0,15 g； Frekvencija: 20 Hz； Trajanje otpornosti na sinusni val: 3 ciklusa

Faktor sigurnosti: veći od 1,67

O nama

Jiangsu Wopeng Power Technology Co., Ltd.

Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Cjevasta sabirnica od lijevanja epoksidnom smolom Manufacturers and OEM Cjevasta sabirnica od lijevanja epoksidnom smolom Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Okupljamo profesionalni tim stručnjaka iz industrije, višeg inženjerskog i tehničkog osoblja te iskusnih stručnjaka za proizvodnju koji se godinama bave tehnologijom energetske opreme.
Naši glavni proizvodi uključuju sabirnice od bakrenih i aluminijskih cijevi, sabirnice za vjetroelektrane, intenzivne (kompaktne) sabirnice i klizne sustave kontaktnih vodova. Usredotočeni smo na istraživanje i razvoj i proizvodnju 0,4 kV–35 kV potpuno izoliranih zatvorenih cijevnih sabirnica i niskonaponskih sustava sabirnica od lijevane smole, osiguravajući pouzdane puteve prijenosa energije za elektrane, trafostanice, vjetroelektrane, željeznički tranzit i industrijska postrojenja.

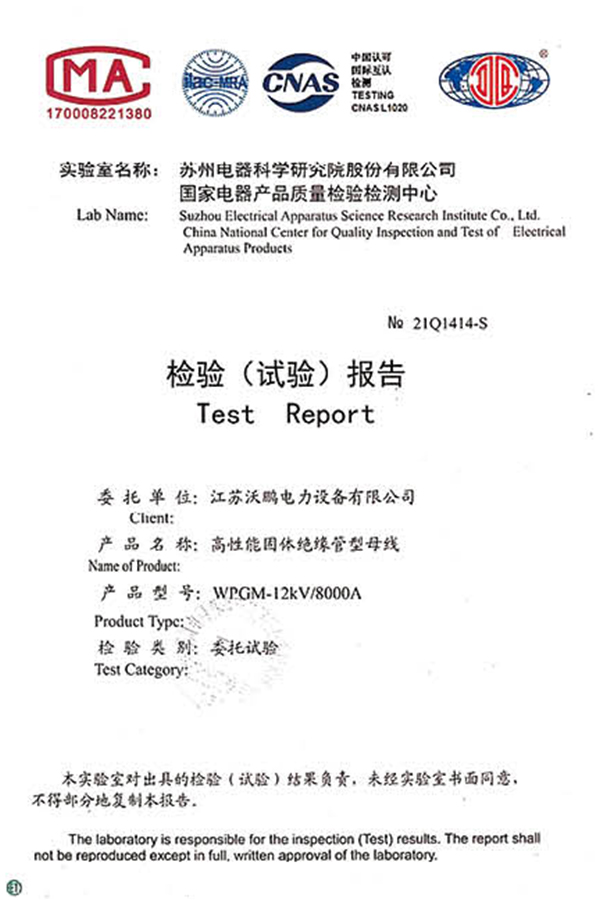

Certificate Of Honor

Vijesti

Kako spriječiti oksidaciju na spojevima aluminijskih sabirnica?
2026-07-21
Oksidacija na spojevima aluminijskih sabirnica spriječena je mehaničkim uklanjanjem prirodnog oksidnog sloja, nanošenjem spoja za inhibiranje oksidacije odmah nakon čišćenja, kiliištenjem ispravnog obloženog ili bimetalnog konektora i održavanjem odg...
View More +
Koji se izolacijski materijali koriste za potpuno izolirane cjevaste sabirnice？
2026-07-14
Potpuno izolirane cjevaste sabirnice oslanjaju se na tri primarna izolacijska materijala: PTFE (politetrafluoretilen) , smjesa za lijevanje epoksidne smole , i EPDM silikonska guma . Svaki materijal odabran je na temelju ...
View More +
Što je Power Busway?
2026-07-07
A strujna sabirnica je montažni, potpuno zatvoreni električni distribucijski sustav koji prenosi struju kroz čvrste bakrene ili aluminijske vodiče smještene unutar metalnog kućišta, zamjenjujući snopove kabela i vodove za srednje i jake struje...
View More +

Potpuno izolirana cjevasta sabirnica Industry knowledge

1. Što je cjevasta sabirnica od lijevanja epoksidnom smolom

The Cjevasta sabirnica od lijevanja epoksidnom smolom je visokoučinkovita izolirana vodljiva komponenta, proizvedena lijevanjem epoksidne smole oko metalnog vodiča (bakar ili aluminij) postupkom preciznog kalupljenja. Integrira izvrsnu električnu izolaciju, mehaničku čvrstoću i performanse protiv onečišćenja, služeći kao ključni dio u sustavima distribucije električne energije srednjeg i visokog napona. profesionalac Dobavljač cjevastih sabirnica od epoksidne smole proizvodi proizvode koji zadovoljavaju stroge industrijske standarde, osiguravajući stabilan rad u složenim energetskim okruženjima.

(1) Temeljna struktura i ključna izvedba

The Cjevasta sabirnica od lijevanja epoksidnom smolom sastoji se od jezgre vodiča (vodljivosti ≥63% IACS) i izolacijskog sloja epoksidne smole (debljine 5-10 mm). Ima probojni napon od ≥30kV/mm , izolacijski otpor iznad 1,0 × 10¹³Ω i može izdržati radne temperature od -30 ℃ do 130 ℃. Njegov sloj epoksidne smole nije zapaljiv (zadovoljava standard UL94 V-0) i ima jaku otpornost na vlagu i kemijsku koroziju.

2. Gdje se koristi cjevasta sabirnica od epoksidne smole

Zbog svoje vrhunske izolacije i stabilnosti, Cjevasta sabirnica od lijevanja epoksidnom smolom naširoko se koristi u scenarijima koji zahtijevaju visoku sigurnost i pouzdanost, uglavnom uključujući:

Trafostanice srednjeg i visokog napona (10kV-35kV), koriste se za spajanje sabirnica između transformatora, prekidača i razvodnih uređaja.
Ormari za unutarnju distribuciju električne energije i upravljačke ploče, posebno u industrijskim okruženjima s visokom vlažnošću ili prašinom.
Sustavi napajanja u visokim zgradama, bolnicama i podatkovnim centrima, gdje su sigurnost od požara i stabilnost izolacije ključni.
Postrojenja za obnovljive izvore energije (solarna, vjetroelektrana) i industrijska postrojenja (petrokemija, metalurgija), koja se prilagođavaju teškim uvjetima rada.

Pouzdan Dobavljač cjevastih sabirnica od epoksidne smole pruža prilagođene specifikacije, uključujući različite veličine vodiča i debljine izolacije, kako bi odgovarale različitim scenarijima instalacije i zahtjevima napona.

3. Usporedba performansi s drugim izoliranim sabirnicama

Usporedba performansi cjevastih sabirnica lijevanih od epoksidne smole i drugih izoliranih sabirnica
Vrsta autobusne trake	Probojni napon	Otpornost na vatru	Otpornost na vlagu
Cjevasta sabirnica od lijevanja epoksidnom smolom	≥30kV/mm	UL94 V-0 (nezapaljivo)	Izvrsno
Šipka za autobuse izolirana silikonskom gumom	≥25kV/mm	UL94 V-1	dobro
PVC izolirana sabirnica	≤15kV/mm	UL94 V-2	Jadno

The Cjevasta sabirnica od lijevanja epoksidnom smolom ima očite prednosti u probojnom naponu i otpornosti na vatru, što ga čini preferiranim izborom za scenarije distribucije električne energije visoke sigurnosti. profesionalac Dobavljač cjevastih sabirnica od epoksidne smole osigurava dosljednu kvalitetu proizvoda kako bi se zadovoljili strogi zahtjevi ključnih energetskih projekata.

4. Često postavljana pitanja

P1: Koliki je radni vijek cjevaste sabirnice od lijevane epoksidne smole?

O: U normalnim radnim uvjetima može poslužiti 30-40 godina , sa stabilnim performansama i bez vidljivog starenja.

P2: Kako odabrati pouzdanog dobavljača cijevi za sabirnice od epoksidne smole?

O: Dajte prioritet dobavljačima s izvješćima o ispitivanju tipa proizvoda, naprednom opremom za lijevanje i bogatim iskustvom u primjenama sustava napajanja.

P3: Može li se koristiti u vanjskim okruženjima?

O: Uglavnom je prikladan za unutarnju upotrebu; Vanjski modeli s anti-UV tretmanom dostupni su od profesionalnih dobavljača.

P4: Koliki je maksimalni kapacitet nosivosti struje ove sabirnice?

O: Standardni modeli mogu nositi do 3500A , s prilagođenim opcijama za veće trenutne zahtjeve.
