Što izolatore stupova čini okosnicom moderne visokonaponske infrastrukture

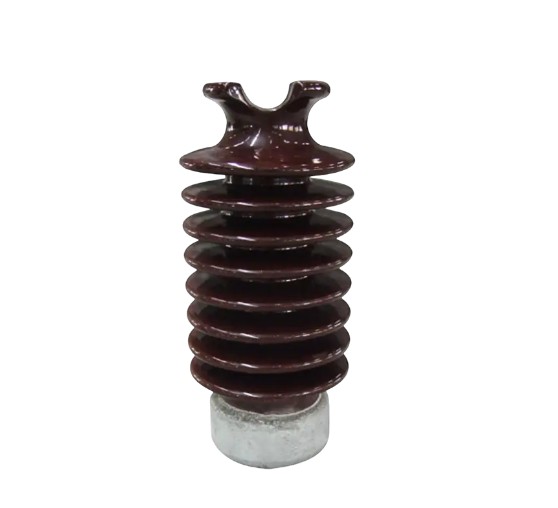

A stupni izolator je kruta izolacijska komponenta koja se koristi u trafostanicama, dalekovodima i sklopnim uređajima za podupiranje vodiča pod naponom i pružanje električne izolacije. Unatoč stalnoj pojavi novih izolacijskih tehnologija, dodatni izolatori ostaju preferirano rješenje za osiguranje sigurnog i stabilnog rada mreže u elektroenergetski sustavi do 550kV , zahvaljujući njihovoj dokazanoj mehaničkoj čvrstoći i električnim performansama. Njihov izolacijski otpor obično se održava iznad 1,0×10¹³Ω , s doseganjem vijeka trajanja 20 do 40 godina , što ih čini jednim od najisplativijih dugoročnih ulaganja u energetsku infrastrukturu.

Osnovna područja primjene i pokrivenost naponom

Primjena potizolatora obuhvaća više kritičnih faza elektroenergetskih sustava, od distribucije srednjeg napona do prijenosa ultravisokog napona.

Trafostanice i rasklopna oprema

U trafostanicama se potporni izolatori prvenstveno koriste za podupiranje sabirnica, rastavljača i prekidača. Standardni modeli nude kapacitet opterećenja savijanja u rasponu od 2kN do 20kN , zadovoljavajući zahtjeve izlazne linije transformatora s različitim kapacitetima. Za 550kV trafostanice ultravisokog napona , porculanski stupni izolatori ostaju glavni izbor zbog svoje izvrsne otpornosti na vremenske uvjete i mehaničke stabilnosti.

Elektrane za obnovljive izvore energije

S brzim rastom vjetroelektrana i fotonaponskih instaliranih kapaciteta, potražnja za izolatorima u post-up stanicama za obnovljivu energiju značajno je porasla. Ove stanice obično se nalaze u obalnim, pustinjskim ili visokogorskim regijama, postavljajući veće zahtjeve za otpornost izolatora na onečišćenje i temperaturnu razliku. Stubni izolatori od kompozitnih materijala pokazuju veću prilagodljivost u takvim scenarijima.

Industrijski sustavi distribucije električne energije

U razvodnim ormarima i sklopnim uređajima teških industrijskih poduzeća kao što su metalurgija i kemijska industrija, potporni izolatori koriste se za pričvršćivanje i izolaciju vodiča pod strujom. Prašina, slani sprej i kemijska korozija u industrijskim okruženjima predstavljaju stalne prijetnje površinama izolatora, tako da se stopa prodiranja proizvoda protiv onečišćenja povećava iz godine u godinu.

Usporedba tehnologije materijala i preporuke za odabir

Trenutačnim tržištem za stupnjeve izolatore dominiraju dva glavna tehnička pravca: porculan i kompozitni polimer, svaki s posebnim fokusom na performanse prikladnim za različita radna okruženja.

Iz perspektive selekcije, Scenariji ultra visokog napona od 550 kV još uvijek dominiraju porculanski izolatori; dok je u 220kV i niže projektima koji se nalaze u obalnim okruženjima, industrijskim zagađenjima ili okruženjima visoke vlažnosti, tržišni udio kompozitnih polimernih izolatora brzo raste. Za stanice koje zahtijevaju često održavanje ili se nalaze na nepristupačnim područjima, prednost male težine kompozitnih materijala može značajno smanjiti troškove rada i održavanja.

Ključni pokazatelji učinka i provjera dugoročne pouzdanosti

Pouzdanost od stupni izolators je izravno povezan sa sigurnim radom elektroenergetske mreže, a njihova osnovna izvedba mora biti potvrđena rigoroznim tipskim ispitivanjima i dugoročnim radnim podacima.

Izvedba električne izolacije

Visokokvalitetni potizolatori moraju održavati izolacijski otpor stabilno iznad 1,0×10¹³Ω kako bi se osiguralo da pri nazivnom naponu ne dođe do prekoračenja struje curenja ili površinskog preskoka. Pod mokrim i kontaminiranim uvjetima, kompozitni polimerni materijali, zbog svoje hidrofobnosti, pokazuju značajno manje smanjenje napona preskoka nego porculanski materijali - karakteristika posebno kritična tijekom kišnih sezona ili u okruženjima s obalnim slanim prskanjem.

Mehanička nosivost

Standardni proračunski raspon opterećenja savijanja za stupne izolatore tipično je 2kN do 20kN . Odabir mora sveobuhvatno razmotriti kombinirane učinke napetosti vodiča, opterećenja vjetrom, opterećenja ledom i elektrodinamičke sile kratkog spoja. Za vodove velikog raspona ili teške ledene površine, preporučuje se odabir ojačanih proizvoda s opterećenjem savijanja iznad 16kN i rezervirajte odgovarajuće sigurnosne granice.

Vijek trajanja i mehanizmi starenja

U normalnim uvjetima rada, projektirani životni vijek potpornih izolatora je 20 do 40 godina . Starenje porculanskih izolatora uglavnom se očituje kao gubitak mehaničke čvrstoće i propadanje glazure; kompozitni polimerni izolatori zahtijevaju da se obrati pažnja na raspršivanje silikonske gume, otvrdnjavanje i krtost jezgre šipke. Redovito infracrveno mjerenje temperature, ultrazvučno testiranje i otkrivanje hidrofobnosti učinkovita su sredstva za produljenje njihovog vijeka trajanja.

Razvoj tehnologije industrije i budući trendovi

Industrija postizolatora razvija se prema visokoj učinkovitosti, inteligenciji i ekološkoj integraciji novih materijala i tehnologija detekcije koje preoblikuju oblike proizvoda.

Kontinuirana optimizacija kompozitnih materijala

Formulacije premaza visokotemperaturne vulkanizirane silikonske gume (HTV) i vulkanizirane silikonske gume sobne temperature (RTV) kontinuirano se poboljšavaju. Primjena novih punila i sredstava za spajanje povećala je otpornost na tragove i eroziju kompozitnih izolatora za više od 30% . Neki su proizvođači već lansirali kompozitne stupne izolatore koji se mogu primijeniti na 363kV i više , postupno prodirući u polje ultravisokog napona.

Integracija tehnologije inteligentnog nadzora

Pametni stupni izolatori s ugrađenim mjeračima naprezanja, temperaturnim senzorima i senzorima struje curenja ušli su u fazu pilot primjene. Ovi uređaji mogu pratiti mehaničko opterećenje, površinsku temperaturu i status degradacije izolacije u stvarnom vremenu, omogućujući prijelaz s periodičkog održavanja na održavanje temeljeno na stanju. Procjene industrije sugeriraju da 普及 tehnologija inteligentnog nadzora može smanjiti neplanirane ispade uzrokovane kvarovima izolatora za 40% do 60% .

Zahtjevi zaštite okoliša i mogućnosti recikliranja

S napretkom ciljeva globalne ugljične neutralnosti mreže, sve veća pozornost pridaje se kontroli potrošnje energije tijekom proizvodnje izolatora i recikliranju na kraju životnog vijeka. Sirovine za porculanske izolatore (boksit s visokim sadržajem glinice, kvarc, itd.) su široko dostupne i mogu se reciklirati; kompozitni izolatori suočavaju se s tehničkim izazovima u odvajanju i recikliranju smole jezgre šipke i silikonske gume, s pirolizom i metodama kemijske razgradnje koji su trenutna žarišta istraživanja.

Najbolje prakse nabave i rada i održavanja

Za elektroenergetska poduzeća i izvođače radova, znanstvene odluke o nabavi i strategije održavanja ključni su za osiguravanje dugoročnog pouzdanog rada stupni izolators .

Kontrolni popis za provjeru kvalifikacije dobavljača

• Jesu li dostupna cjelovita izvješća o ispitivanju tipa, uključujući podatke o električnim, mehaničkim i toplinsko-mehaničkim ispitivanjima
• Postoji li evidencija u visokonaponskim aplikacijama, posebno radna evidencija pod ciljnim razinama napona i klimatskim uvjetima
• Je li lanac opskrbe sirovinama stabilan i jesu li procesi sinteriranja porculana ili vulkanizacije polimera zreli i kontrolirani
• Je li sustav upravljanja kvalitetom prošao ISO 9001 i certifikate specifične za elektroprivredu

Instalacija na licu mjesta i redovno održavanje

1. Prije ugradnje provjerite ima li na izgledu izolatora pukotina, nedostataka glazure ili oštećenja od prolijevanja i provjerite zadovoljava li puzna staza zahtjeve za stupanj onečišćenja
2. Koristite moment ključeve kada zatežete vijke kako biste izbjegli koncentraciju naprezanja u porculanskim dijelovima ili kvar brtve na krajevima kompozitnog izolatora zbog pretjeranog zatezanja
3. Nakon puštanja u pogon, svake 1 do 3 godine provedite čišćenje i ispitivanje hidrofobnosti u slučaju prekida; skratiti ciklus na godišnje u područjima s velikim zagađenjem
4. Uspostavite pojedinačne zapise o izolatorima, dokumentirajte tvorničke parametre, podatke o ispitivanju i povijest održavanja za podršku procjeni stanja
