Što je EPDM cijevi od silikonske gume i kako koekstruzija omogućuje vrhunsku izolaciju?

The EPDM cijevi od silikonske gume usvaja strukturni dizajn kompozitne zaštićene izolacije. Kroz tehnologiju ekstruzije polimera, cjevasti bakreni ili aluminijski vodič, zaštitni sloj vodiča, izolacijski sloj i izolacijski zaštitni sloj koekstrudirani su u jednom procesu, postižući funkcije vodljive struje i zaštićene izolacijske funkcije. U usporedbi s tradicionalnim omotanim izolacijskim sabirnicama, ova struktura eliminira međuslojne zračne raspore i mjehuriće , čime se značajno smanjuju rizici djelomičnog pražnjenja. Otpor izolacije doseže ≥10 000 MΩ (10 kV i više), podnosivi napon munje doseže 95 kV (klasa 10 kV) do 200 kV (klasa 35 kV) , a razina zaštite doseže IP55, što ga čini prikladnim za vanjsku i jako zagađenu okolinu.

Načela dizajna kompozitne oklopljene izolacijske strukture

Strukturne prednosti troslojne tehnologije koekstruzije

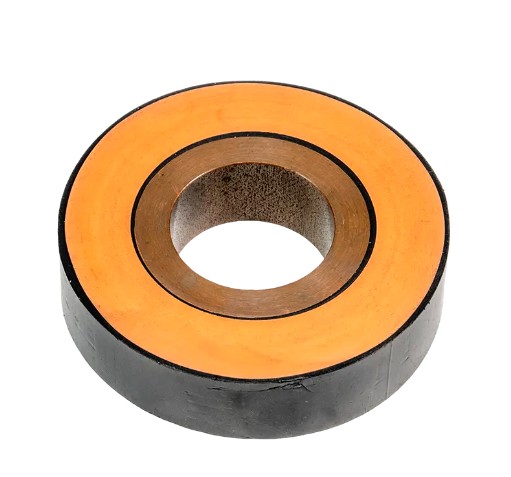

EPDM silikonska gumena cjevasta sabirnica koristi tehnologiju troslojne koekstruzije, istovremeno ekstrudirajući zaštitni sloj vodiča, izolacijski sloj i izolacijski zaštitni sloj kako bi se osigurala čvrsta sučelja bez razmaka između unutarnjeg i vanjskog zaštitnih slojeva i izolacijskog sloja. Tradicionalne sabirnice s omotanom izolacijom koriste postupak namotavanja izolacijske trake koji ima sljedeće inherentne nedostatke:

• Proces namotavanja stvara zaostale zračne raspore, povećavajući rizik djelomičnog pražnjenja
• Jednolikost izolacijskog tekućeg premaza je teško kontrolirati, a nakon stvrdnjavanja se lako stvaraju mjehurići
• Na međuslojnim sučeljima postoje praznine, što može dovesti do kvara izolacije tijekom dugotrajnog rada

Tehnologija troslojne koekstruzije fundamentalno rješava gore navedene probleme. Kroz kalupljenje u jednom koraku, postiže se a zero-gap sučelje , čineći distribuciju električnog polja ravnomjernijom i kontrolirajući djelomično pražnjenje manje od 10 pC .

Funkcije i karakteristike svakog sloja

Usporedna analiza učinka ključnih materijala

Izolacijska svojstva EPDM gume u odnosu na silikonsku gumu

EPDM (etilen propilen dien monomer) guma i silikonska guma osnovni su materijali za izolacijske slojeve cjevastih sabirnica. Svaki ima prednosti u električnim performansama i otpornosti na okoliš:

Kako pokazuju podaci, silikonska guma ima prednosti u dielektričnoj čvrstoći i temperaturnom rasponu , s dielektričnom čvrstoćom do 28 kV/mm i rasponom radne temperature od -60°C do 200°C. EPDM guma ističe se u otpornosti na vremenske uvjete i antivibracijskim performansama, a ima relativno nižu cijenu. U praksi se može odabrati korištenje jednog materijala ili kompozita na temelju specifičnih radnih uvjeta.

Odabir materijala vodiča: bakrena cijev naspram aluminijske cijevi

Cjevasti vodič sa sabirnicom ima strukturu šuplje bakrene ili aluminijske cijevi, nudeći sljedeće prednosti u odnosu na tradicionalne pravokutne sabirnice:

• Šuplja struktura učinkovito smanjuje skin efekt, poboljšavajući kapacitet prijenosa struje
• Kružni oblik cijevi optimizira distribuciju električnog polja i smanjuje koronsko pražnjenje
• Bakreni vodiči imaju nizak otpor i veliki kapacitet struje; aluminijski vodiči su lagani i isplativi

Bakreni vodiči obično koriste C11000 ili C10100 elektrolitski bakar visoke čistoće, dok aluminijski vodiči koriste 1350 ili 6101 leguru aluminija. Kod savijanja vodiča polumjer savijanja treba biti ≥2,5 puta promjera cijevi kako bi se izbjeglo pucanje izolacijskog sloja.

Detaljno objašnjenje troslojnog proizvodnog procesa koekstruzije

Tijek procesa i kontrola kvalitete

Proizvodnja cjevastih sabirnica od EPDM silikonske gume koristi precizne postupke ekstruzije. Glavni koraci uključuju:

1. Priprema sirovina : Bakrene/aluminijske cijevi izvlače se i režu prema standardnim specifikacijama; izolacijski materijali zahtijevaju prethodnu obradu sušenjem
2. Obrada vodiča : Rezanje, udubljivanje, bušenje i pokositrenje prema crtežima za smanjenje kontaktnog otpora; CNC savijači cijevi podešavaju kutove
3. Troslojna koekstruzija : Ekstruder istovremeno istiskuje zaštitni sloj vodiča, izolacijski sloj i izolacijski zaštitni sloj, osiguravajući čvrsto međuslojno spajanje
4. Ekstruzija vanjskog omotača : Vanjski omotač od poliolefinskog polimera pruža mehaničku zaštitu i brtvljenje za okoliš
5. Tretman zaštite zglobova : Zaštićeni dizajn postiže punu izolaciju, s djelomičnim pražnjenjem na spojevima kontroliranim ispod 10 pC

Ključni standardi testiranja

Gotovi proizvodi moraju proći sljedeće rigorozne testove:

• Ispitivanje podnošljivog napona električne frekvencije: Provjerava pouzdanost izolacijskog sloja pri nazivnom naponu
• Ispitivanje otpornosti na udar munje: klasa 10 kV mora izdržati impulsni napon od 95 kV; Klasa 35 kV mora izdržati 200 kV
• Detekcija djelomičnog pražnjenja: Zahtijeva djelomično pražnjenje <10 pC
• Test porasta temperature i dinamičke stabilnosti: simulira uvjete punog opterećenja i kratkog spoja za provjeru rasipanja topline i mehaničke čvrstoće
• Provjera kvalitete zavarivanja: Automatsko zavarivanje argonom, otpor spoja ≤1 μΩ

Tipični scenariji primjene i inženjerski slučajevi

Nova energija Generation Power

U fotonaponskim elektranama i vjetroelektranama, EPDM cijevi od silikonske gumes naširoko se koriste za prijenos velike struje na niskonaponskoj strani transformatora. Nazivni napon pokriva 0,4 kV do 35 kV (neki proizvodi podržavaju 110 kV), a jednostruki strujni kapacitet doseže 12.000 A, zadovoljavajući potrebe prikupljanja energije i pojačanja novih energetskih jedinica velikog kapaciteta. Proizvodi za vanjsku upotrebu imaju razinu zaštite IP55, otporni su na pijesak, slani sprej i UV eroziju.

Industrijski sustavi distribucije električne energije

U distribucijskim prostorijama i rasklopnim uređajima velikih industrijskih poduzeća, cjevaste sabirnice zamjenjuju tradicionalne pravokutne sabirnice i kabele, rješavajući sljedeće probleme:

• Rasipanje topline: Šuplji vodiči u kombinaciji s toplinskim provođenjem izolacijskog sloja osiguravaju bolju kontrolu porasta temperature od gusto izoliranih sabirnih kanala
• Mehanička čvrstoća: Cjevasta struktura ima bolju otpornost na savijanje i vibracije od pravokutnih sabirnica
• Optimizacija prostora: Kompaktan dizajn smanjuje otisak na rasklopnom uređaju

Vučno napajanje željezničkog prijevoza

U 25 kV izmjeničnim vučnim podstanicama za brze željeznice i gradski željeznički tranzit, oprema podnosi ekstremne vibracije i udarce. Strukture koje koriste polimerne kompozitne izolatore ojačane staklenim vlaknima s vanjskim omotačima od silikonske gume pružaju visoku mehaničku čvrstoću i otpornost na zamor kroz jezgru od staklenih vlakana. The hidrofobne karakteristike samočišćenja vanjske silikonske gume učinkovito se odupire vodljivoj kočionoj prašini i zagađivačima iz okoliša, osiguravajući pouzdanost napajanja vuče.

Visokonaponski sustavi električnih vozila

S proliferacijom električnih vozila (EV) i hibridnih električnih vozila (HEV), potražnja za visokonaponskim izolacijskim rukavima za sabirnice je porasla. Termoskupljajuće čahure od silikonske gume (kao što je tip ST-OR) posebno su dizajnirane za pokrivanje izolacije sabirnica, s dielektričnom čvrstoćom do 28 kV/mm i raspon radne temperature od -40°C do 200°C. Nakon termoskupljajuće instalacije zadržavaju fleksibilnost silikonske gume, služeći kao alternativa visokonaponskim kabelima za poboljšanje pouzdanosti distribucijskog sustava i pojednostavljenje proizvodnih procesa.

Točke tehničkog odabira i specifikacije instalacije

Usklađivanje naponske klase i debljine izolacije

Odaberite odgovarajuću debljinu izolacije i zaštitnu strukturu prema klasi napona sustava:

Odabir prilagodljivosti okolišu

Različita okruženja primjene nameću različite zahtjeve za izolacijske materijale sabirnica:

• Visoka okruženja (>1000 m): Smanjena gustoća zraka dovodi do smanjene dielektrične čvrstoće, zahtijevajući povećani razmak izolacije i puznu stazu, s korekcijom visine prema standardima IEC 62271-1
• Obalna i jako zagađena područja : Odabrani su vanjski omotači od silikonske gume, koristeći svoje hidrofobne karakteristike za sprječavanje kontinuiranog stvaranja vodenog filma, u kombinaciji s dubokim rebrastim strukturama za produljenje puznih staza
• Područja s visokim vibracijama (željeznica, brodovi): Izbjegavajte lomljive materijale; odaberite fleksibilne materijale kao što su EPDM ili silikonska guma kako biste osigurali otpornost na zamor
• Okolina s ekstremnom temperaturom : Koeficijenti toplinske ekspanzije materijala moraju odgovarati metalnim vodičima kako bi se spriječilo pucanje izolacijskog sloja uslijed promjena temperature

Mjere opreza pri instalaciji

Sljedeći aspekti zahtijevaju pozornost tijekom instalacije:

• Kontrola radijusa savijanja: Minimalni radijus savijanja ≥2,5 puta vanjski promjer cijevi kako bi se spriječilo prekomjerno rastezanje izolacijskog sloja
• Obrada spojeva: Zaštićeni dizajn spojeva osigurava potpuni kontinuitet izolacije
• Razmak pričvršćivanja: Razumno postavite razmak točaka oslonca prema specifikacijama sabirnice i rasponu kako biste izbjegli koncentraciju mehaničkog naprezanja
• Zahtjevi za uzemljenje: Zaštitni slojevi izolacije moraju biti pouzdano uzemljeni kako bi se osigurala sigurnost osoblja i opreme

Trendovi razvoja tehnologije

Novi materijali i inteligentna proizvodnja

EPDM tehnologija cjevastih sabirnica od silikonske gume razvija se u sljedećim smjerovima:

• Funkcionalna koekstruzija : Razvijanje procesa koekstruzije za silikonsku gumu s TPU i drugim materijalima za ravnotežu fleksibilnosti i otpornosti na habanje, ili konstruiranje višeslojnih sendvič struktura za funkcionalnu integraciju
• Ekstruzija tekuće silikonske gume (LSR). : Koristi se za mikro-komponente ultra-visoke preciznosti, složenog poprečnog presjeka, pružajući veću automatizaciju i čistoću
• Online inspekcija i MES integracija : 100% mrežni nadzor kritičnih dimenzija i površinskih defekata, s podacima koji se mogu pratiti, ispunjavajući visokopouzdane terenske zahtjeve kao što je automobilska elektronika
• Zračenjem umrežena silikonska guma : Koristi se za posebne kabele, pružajući veću toplinsku otpornost i mehaničku izvedbu

S ubrzanjem novih energetskih vozila, 5G komunikacija i izgradnje podatkovnih centara, potražnja za visokonaponskim, visokofrekventnim, minijaturiziranim izolacijskim komponentama nastavit će rasti, potičući EPDM cijevi od silikonske gume tehnologija prema većoj učinkovitosti i većoj inteligenciji.
