Kako odabrati pravu sabirnicu za sustave srednjeg i niskog napona?

Kako odabrati pravo Sabirnica za sustave srednjeg i niskog napona

Izravan odgovili: odaberite svoju sabirnicu tako što ćete najprije potvrditi naponsku klasu, zatim dimenzionirati nazivnu trajnu struju i otpornost na kratki spoj, odabrati materijal vodiča i na kraju uskladiti izolaciju i kućište s okolinom instalacije. Bilo da dovršavate dizajn sabirnica niskog napona za komercijalnu centralu ili specificirate sustav sabirnica srednjeg napona za trafostanicu, ova četiri koraka sprječavaju najčešće i skupe greške u specifikacijama. Ovaj vodič pokriva svaku točku odluke s konkretnim podacima i praktičnim primjerima.

Klasifikacija napona: Polazna točka za svaku odluku o sabirnici

Prije razmatranja bilo kojeg drugog parametra, mora se utvrditi radni napon sustava. Klasifikacija napona definira zahtjeve za izolaciju, puzne staze, zračne udaljenosti i primjenjive stiarde dizajna. Specificiranje sabirnice bez prethodne potvrde naponske klase dovodi do nedovoljno izoliranih dizajna ili nepotrebno pretjerano projektiranih i teških sklopova.

Međunarodno prihvaćena klasifikacija prema IEC 60038 dijeli elektroenergetske sustave u dvije glavne kategorije relevantne za dizajn sabirnica:

• Niski napon (LV): Sustavi koji rade na ili ispod 1000 V AC (ili 1500 V DC). Regulirano prvenstveno IEC 61439-1/2 za sklopove sklopnih uređaja. Tipične primjene uključuju centrale, centre za upravljanje motorima, razvodne ploče i jedinice za distribuciju energije podatkovnih centara.
• Srednji napon (MV): Sustavi koji rade između 1 kV i 36 kV AC. Regulirano IEC 62271-1 i IEC 62271-200 za metalno zatvorenu sklopnu opremu. Tipične primjene uključuju primarne trafostanice, sustave za prikupljanje vjetroelektrana i solarnih farmi, glavne dovode industrijskih postrojenja i razvodne uređaje.

Inženjerske implikacije ove klasifikacije su značajne. Srednjenaponski sabirnički sustav na 12 kV mora izdržati ispitni napon udarnog groma od 75 kV BIL (osnovna razina izolacije) prema IEC 62271-1, dok je sabirnica niskog napona od 690 V ispitana samo na 8 kV impuls . Potrebna puzna staza za sustav od 12 kV u okolišu stupnja onečišćenja 3 je približno 300 mm faza-zemlja , u usporedbi sa samo 25–32 mm za 690 V NN opremu. Ove razlike određuju veličinu kućišta, izbor izolacijskog materijala i razmak sabirnica — što znači da odluka o naponskoj klasi utječe na gotovo svaki nizvodni parametar dizajna.

Kontinuirana nazivna struja i dimenzioniranje poprečnog presjeka

Nakon potvrde naponske klase, trajna struja je sljedeći kritični parametar. Sabirnica mora nositi maksimalnu kontinuiranu struju opterećenja bez prekoračenja najveće dopuštene temperature vodiča - obično 90°C za izolirane sabirnice i 105°C za gole bakrene sabirnice na kontaktnim točkama s vijcima prema IEC 61439 i IEC 62271-1.

Struja ovisi o materijalu vodiča, površini poprečnog presjeka, površini za rasipanje topline, temperaturi okoline, ventilaciji kućišta i orijentaciji instalacije. Referentna temperatura okoline za većinu IEC standarda je 40°C . Za mjesta gdje temperatura okoline redovito prelazi 40°C — kao što su pustinje ili tropska područja — mora se primijeniti faktor smanjenja. Kao opći vodič, svakih 10°C povećanja temperature okoline iznad 40°C zahtijeva otprilike 8–12% smanjenja nazivne kontinuirane struje.

Donja tablica daje indikativne vrijednosti kontinuirane struje za bakrene sabirnice u standardnim uvjetima okoline, pokrivajući niz poprečnih presjeka relevantnih za niskonaponske dizajne sabirnica i aplikacije srednjenaponskog sustava sabirnica:

Za sustave sabirnica srednjeg napona, gustoća struje obično se održava između 1,5 i 2,0 A/mm² da zatvorene bakrene sabirnice ostanu unutar toplinskih granica. Prekoračenje ovog raspona bez provjerenog toplinskog ispitivanja dovodi do ubrzane degradacije izolacije i kontaktne oksidacije na vijčanim spojevima.

Važno je napomenuti da su ove ocjene indikativne. Stvarna vrijednost za određeni sklop mora se potvrditi ispitivanjem tipa ili verificiranim izračunom prema IEC 61439-1 Dodatak D za NN sustave ili toplinskim modeliranjem prema IEC 62271-1 za SN sustave. Nemojte primjenjivati ​​kataloške ocjene izravno na zatvorene instalacije bez uzimanja u obzir toplinske deformacije kućišta.

Podnosiva struja kratkog spoja: projektni parametar o kojem se ne može pregovarati

Sabirnica koja je ispravno dimenzionirana za trajnu struju još uvijek može katastrofalno otkazati tijekom kvara ako je ocjena otpornosti na kratki spoj nedovoljna. Struja kratkog spoja stvara dva istodobna naprezanja: toplinsko naprezanje od I²t zagrijavanja i mehaničko naprezanje od elektromagnetskih sila između susjednih vodiča.

Dimenzioniranje toplinske otpornosti

Zahtjevi toplinske otpornosti izražavaju se kao nazivna kratkotrajna podnosiva struja (Icw) za definirano trajanje — obično 1 sekunda za srednjenaponsku opremu i 1 sekunda or 0.2 seconds za niskonaponske sklopove prema IEC 61439. Tipične vrijednosti Icw kreću se od 10 kA do 63 kA za rasklopna postrojenja srednjeg napona i od 10 kA do 100 kA za niskonaponske sklopove.

Korištenje formule adijabatskog zagrijavanja A = I × √t / K , gdje je K za bakar približno 141 A·s^0,5/mm², a za aluminij približno 87 A·s^0,5/mm², sustav s razinom kvara od 40 kA tijekom 1 sekunde zahtijeva minimalni poprečni presjek bakra od približno 284 mm² . Za kvar od 25 kA / 1 s, minimalni poprečni presjek bakra je približno 177 mm² . Uvijek provjerite zadovoljava li odabrani poprečni presjek sabirnice razinu kvara iz studije kratkog spoja sustava — ne iz generičke tablice.

Elektromagnetska sila između paralelnih vodiča

Tijekom kvara, vršna struja kratkog spoja (obično 2,5 puta RMS simetrične struje kvara za asimetrični vrh prema IEC 62271-100) stvara elektromagnetske sile između susjednih faznih vodiča proporcionalne I²/d, gdje je d razmak vodiča. Za kvar od 40 kA RMS s vrhom od 100 kA, dva paralelna vodiča razmaknuta 150 mm na rasponu od 500 mm doživljavaju vršnu silu od približno 6.700 N/m . Nosači sabirnica, vrijednosti konzole izolatora i poprečni presjek vodiča moraju se provjeriti u odnosu na ovu silu kako bi se spriječio mehanički kvar tijekom uklanjanja greške.

Odabir materijala vodiča: bakar naspram aluminija

Izbor između bakrenih i aluminijskih vodiča utječe na gustoću struje, težinu, pouzdanost spojeva i dugoročne zahtjeve održavanja. Oba se materijala koriste u srednjenaponskim sustavima sabirnica i projektiranju niskonaponskih sabirnica, ali njihove snage odgovaraju različitim kontekstima primjene.

Bakrene autobusne šipke

Elektrolitički žilavi smolni bakar (oznaka C11000 ili Cu-ETP) postiže električnu vodljivost od ~100% IACS . Njegova visoka vodljivost omogućuje kompaktne poprečne presjeke, što je kritično u prostorno ograničenim rasklopnim sklopovima. Bakar također pokazuje izvrsnu otpornost na oksidaciju na kontaktnim površinama, manji kontaktni otpor na vijčanim spojevima tijekom vijeka trajanja i bolju mehaničku otpornost na puzanje pod dugotrajnom silom stezanja vijka u usporedbi s aluminijem. Iz tih razloga, bakar je zadani materijal vodiča za unutarnja srednjenaponska sklopna postrojenja, niskonaponske sklopne ploče i centri za upravljanje motorima gdje je prostor kućišta ograničen, a pouzdanost spojeva tijekom 30-godišnjeg životnog vijeka najvažnija.

Aluminijske autobusne šipke

Vodiči od aluminijskih legura (obično 1350-H19 za električnu klasu ili 6063-T6 za konstrukcijske primjene sabirnica) postižu približno 61% IACS vodljivosti — što znači da aluminijska sabirnica zahtijeva otprilike 64% veća površina poprečnog presjeka nego bakrena sabirnica za prijenos iste struje. Međutim, aluminij ima gustoću od približno 2,7 g/cm³ u usporedbi s bakrom 8,9 g/cm³ , dajući aluminiju značajnu težinsku prednost za dugotrajne sustave sabirnica i strukture vanjskih trafostanica. Aluminijska sabirnica dimenzija 150 mm × 10 mm teži otprilike 4,1 kg/m , u usporedbi s približno 13,4 kg/m za bakrenu šipku ekvivalentnog strujnog kapaciteta. Za konstrukcije autobusa na otvorenom gdje je smanjenje opterećenja izolatora i portala cilj konstrukcije, aluminij je često praktičniji izbor.

Kada su aluminijske sabirnice pričvršćene vijcima na terminale bakrene opreme — kao što su čahure transformatora ili jastučići prekidača — bimetalni prijelazni konektori i vodljiva spojna smjesa obavezni su kako bi se spriječila galvanska korozija i održao nizak kontaktni otpor tijekom vremena.

Odabir izolacije za niske i srednje naponske primjene

Odabir izolacije jedna je od najkonzekventnijih odluka u specifikaciji sabirnica. Kvarovi izolacije predstavljaju značajan udio prekida rada rasklopnih uređaja i sigurnosnih incidenata. Ispravan izolacijski sustav mora biti usklađen s radnim naponom, okolinom, toplinskom klasom i fizičkim oblikom sklopa sabirnice.

Niskonaponski izolacijski sustavi

Za dizajn sabirnica niskog napona na naponima do 1000 V AC najčešće se specificiraju sljedeći izolacijski sustavi:

• PVC obloga: Standard za 690 V AC sustave; ocijenjeno na 70°C ili 105°C ovisno o stupnju. Niska cijena i lako se nanosi. Prikladno za čiste unutarnje prostore s umjerenom vlagom.
• Termoskupljajuće poliolefinske cijevi: Pruža odgovarajući izolacijski sloj otporan na vlagu; nazivno za 600 V do 1 kV; dostupan u verzijama s dvije stijenke s unutarnjim ljepljivim brtvilom za poboljšanu zaštitu okoliša pri IP54 ili višim kućištima.
• Epoksidni premaz u prahu: Nanosi se elektrostatski i stvrdnjava kako bi se dobio čvrst, jednoličan premaz s dielektričnom čvrstoćom od približno 20–25 kV/mm . Pruža i električnu izolaciju i mehaničku površinsku zaštitu. Široko se koristi za ravne sabirnice u kompaktnim sklopovima sklopnih uređaja.
• Zračna izolacija s faznim barijerama: Za sabirnice unutar sklopova ograđenih metalom, izolacijske barijere faza-faza i faza-zemlja (obično izrađene od staklom ojačanog poliestera ili polikarbonatnog lista) osiguravaju potrebne razmake bez nanošenja izolacije izravno na vodič. Ovaj pristup je uobičajen u velikim niskonaponskim razvodnim pločama gdje bi sabirnice možda trebale biti pregledane ili ponovno zategnute tijekom rada.

Srednjenaponski izolacijski sustavi

Srednjonaponski sustav sabirnica zahtijeva znatno robusniju izolaciju. Na 12 kV, radni napon faza-zemlja je približno 6,9 kV RMS , a sustav mora izdržati udar groma od 75 kV i a 28 kV ispitni napon energetske frekvencije prema IEC 62271-1.

• Izolacija od lijevane epoksidne smole: Koristi se u potpuno izoliranim i zaštićenim (FIS) sustavima sabirničkih kanala za 12–36 kV. Cijela sabirnica je inkapsulirana u lijevani epoksid, eliminirajući zračne raspore i pružajući pouzdanu izvedbu u visokoj vlažnosti, zagađenom okruženju ili okruženju s kondenzacijom. Osobito prikladno za obalna industrijska mjesta i primjene podzemnih trafostanica.
• Izolacija od umreženog polietilena (XLPE): Primijenjeno na montažne sabirnice srednjeg napona. Ocijenjeno za trajne radne temperature do 90°C a temperature kratkog spoja do 250°C . Pruža dobru otpornost na vlagu i mehaničku fleksibilnost za instalacije s ograničenim prostorom za postavljanje.
• Zračna izolacija s čvrstim odstojnicima: Tradicionalni pristup u metalnim i metalnim zatvorenim sklopnim uređajima. Razmaci između faze i zemlje i faze do faze održavaju se izolatorima od epoksidne smole ili porculana. Puzne staze moraju biti u skladu sa zahtjevima IEC 60071 za razinu onečišćenja na lokaciji — na stupnju onečišćenja 3, najmanje 25 mm po kV potrebna je faza-zemlja.
• SF6 plinska izolacija: Koristi se u rasklopnim uređajima izoliranim plinom (GIS) gdje je cijeli sustav sabirnica zatvoren u uzemljeno metalno kućište ispunjeno plinom SF6 pri približnom tlaku od 3–5 bara. SF6 ima dielektričnu čvrstoću približno 2,5 puta više od zraka pri atmosferskom tlaku, što omogućuje dramatično smanjene dimenzije kućišta. Ovaj pristup se koristi tamo gdje je prostor jako ograničen, kao što su gradske podzemne trafostanice i skretnice na morskim platformama.

Vrsta kućišta, IP ocjena i toplinsko smanjenje

Kućište u kojem se nalazi sustav sabirnica ima izravan učinak na moguću nazivnu struju. Veće IP ocjene ograničavaju protok zraka kroz kućište, smanjujući konvektivnu disipaciju topline s površine sabirnice i zahtijevajući da sabirnica bude niža od svoje ocjene na otvorenom.

Kao praktični vodič za smanjenje nazivne struje zatvorene sabirnice na temelju IP klase:

• IP31 / IP42 (standardni unutarnji razvodni uređaj): Minimalno ograničenje prirodne ventilacije. Faktor smanjenja približno 0,90–1,00 u odnosu na ocjenu na otvorenom.
• IP54 (otporan na prašinu i prskanje): Smanjeni ventilacijski otvori. Tipični faktor smanjenja 0,85–0,90 , što predstavlja smanjenje trenutnog kapaciteta od 10–15%.
• IP65 / IP66 (potpuno zatvoren): Nema ventilacijskih otvora; disipacija topline ograničena na provođenje kroz stijenke kućišta. Faktor smanjenja tipično 0,75–0,85 . Za sabirnice velike struje u IP65 kućištima može biti potrebno prisilno hlađenje zrakom ili sabirnica hlađena tekućinom kako bi se sabirnica održala unutar toplinskih granica.
• NEMA 4X (zatvoreno otporno na koroziju): Slično toplinsko ograničenje za IP66. Uobičajeno za preradu hrane, farmaceutsku i pomorsku primjenu gdje su potrebni ispiranje i kemijska otpornost.

Kada angažirate dobavljača sabirnica srednjeg niskog napona za projekt koji uključuje IP54 ili više kućišta, navedite IP ocjenu kućišta i unutarnji volumen u fazi upita kako bi dobavljač mogao uključiti točan faktor smanjenja u svoje trenutne izračune ocjene. Retroaktivna primjena smanjenja nakon što je sabirnica specificirana često rezultira podcijenjenim sklopovima koji ne prođu ispitivanje tipa.

Konfiguracija sabirnice: ravni, cjevasti i formati sabirnice

Sabirnice su dostupne u nekoliko fizičkih formata, od kojih svaki odgovara različitim klasama napona, rasponima struje i metodama ugradnje. Razumijevanje razlika omogućuje određivanje ispravnog formata od samog početka, a ne prilagođavanje nakon popravka rasporeda rasklopnog uređaja.

Ravna pravokutna traka

Najčešće korišteni format za dizajn sabirnica niskog napona. Dostupan u širinama od 12 mm do 200 mm i debljinama od 3 mm do 20 mm u bakru ili aluminiju. Više ravnih šipki može se složiti paralelno kako bi se povećala nazivna struja — uobičajeni pristup u visokonaponskim sklopnim uređajima gdje je prostor u jednoj dimenziji ograničen. Na primjer, dvije paralelne bakrene šipke dimenzija 100 mm × 10 mm mogu nositi približno 3600–4400 A , učinkovito udvostručujući ocjenu s jednom trakom uz skromno povećanje visine sklopa.

Cjevasta okrugla šipka

Okrugli cjevasti vodiči (obično 6063-T6 ili 6101-T61 aluminijska legura, ili C11000 bakar) standardni su format za vanjske srednjenaponske sustave sabirnica u trafostanicama izoliranim zrakom. Cjevasti profil maksimizira omjer površine i mase za rasipanje topline, osigurava visok modul presjeka po jedinici težine za raspon između potpornih izolatora, a pri naponima iznad 66 kV, glatka okrugla površina smanjuje pojavu korone kroz ravnomjernu distribuciju električnog polja. Cijevaste sabirnice za primjene u trafostanicama od 110–500 kV obično se kreću od 80 mm do 200 mm OD s debljinom stijenke 6–15 mm.

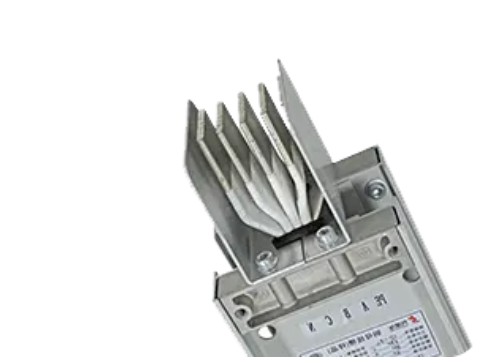

Autobusni kanal (autobusni kanal)

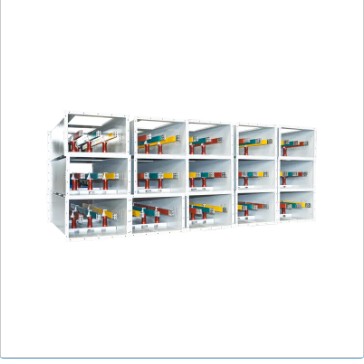

Prefabricirani sustavi sabirnica sastoje se od ravnih ili cjevastih sabirnica zatvorenih unutar tvornički sastavljenog metalnog kućišta, dostupnih u vrijednostima od približno 400 A do 6300 A za LV aplikacije i do 40 kA za spajanje generatora i transformatora. Busduct nudi prednosti dosljednih tvornički potvrđenih strujnih vrijednosti, tvornički primijenjene izolacije i faznih barijera te brze instalacije na mjestu u usporedbi s sabirnicama proizvedenim na terenu. Za srednjenaponske primjene, sabirnica izolirana lijevanom smolom nazivnog napona 12–36 kV koristi se u situacijama gdje bi alternativa kabelu zahtijevala nepraktičan broj paralelnih kabela i gdje je potrebna kompaktna trasa koju je moguće pregledati.

Primjenjivi standardi i zahtjevi sukladnosti

Usklađenost s odgovarajućim standardom je zahtjev za odobrenje projekta, a ne izborno poboljšanje kvalitete. Standard koji upravlja sklopom sabirnice određuje tipska ispitivanja koja moraju biti posvjedočena, rutinska ispitivanja potrebna za svaku jedinicu i dokumentaciju koju će krajnji korisnik ili nadležno tijelo (AHJ) zahtijevati za odobrenje puštanja u pogon.

• IEC 61439-1 i IEC 61439-2: Pokrijte sklopove niskonaponske sklopne i upravljačke opreme. IEC 61439-1 standard je općih pravila; IEC 61439-2 bavi se sklopovima energetskih sklopnih i upravljačkih uređaja (PSC sklopovi). Tipska ispitivanja uključuju provjeru porasta temperature, otpornost na kratki spoj, otpornost na dielektrik i ispitivanje stupnja zaštite (IP).
• IEC 62271-1 i IEC 62271-200: Pokrijte srednjenaponsku sklopnu i upravljačku opremu. IEC 62271-200 posebno se bavi izmjeničnom metalnom zatvorenom razvodnom opremom od 1 kV do 52 kV, uključujući tipska ispitivanja za klasifikaciju unutarnjeg luka (IAC) — specifikacija koja se sve više zahtijeva za zaštitu osoblja u okupiranim razdjelnicama. IAC ocjene od AFLR 16 kA tijekom 1 sekunde or 25 kA tijekom 1 sekunde obično se specificiraju za unutarnje SN razvodne uređaje u komercijalnim i industrijskim projektima.
• UL 857 (Autobusi): Sjevernoamerički standard za sustave sabirnica do 600 V AC, 6000 A. Potreban za projekte u Sjedinjenim Državama i Kanadi gdje se sabirnice koriste za distribuciju energije u zgradama ili industrijskim postrojenjima.
• GB/T 5585.1 / 5585.2: Kineski nacionalni standardi za bakrene i aluminijske sabirnice za električne svrhe. Potreban za projekte u Kini i relevantan kada se nabavlja od dobavljača sabirnica srednjeg niskog napona koji proizvodi prema kineskim nacionalnim standardima.
• IEEE Std 605: IEEE vodič za projektiranje sabirnica u trafostanicama sa zračnom izolacijom. Omogućuje metodologiju proračuna za nazivnu struju, silu kratkog spoja i dizajn mehaničkog raspona cjevastih i ravnih sabirničkih sustava u vanjskim strukturama trafostanica. Široko se koristi u sjevernoameričkim komunalnim projektima i za projekte u regijama gdje su ugovorna osnova IEEE umjesto IEC standarda.

Prilikom upućivanja upita dobavljaču sabirnica srednjeg niskog napona, navedite važeći standard, potrebne dokaze o ispitivanju tipa i jesu li prihvatljiva ispitivanja pod nadzorom treće strane ili izvješća o ispitivanju ovjerena od treće strane. Za kritične infrastrukturne projekte, navođenje originalnih tipskih potvrda o ispitivanju akreditiranih ispitnih laboratorija (KEMA, CESI, CPRI ili ekvivalent) umjesto izjava o ispitivanju samo proizvođača značajno smanjuje rizik projekta.

Razmatranja vezana uz okoliš i specifična mjesta

Uvjeti okoline na mjestu postavljanja utječu na izbor materijala sabirnice, vrstu izolacije, površinsku obradu i intervale održavanja. Neuzimanje u obzir uvjeta na gradilištu u fazi specifikacije rezultira preuranjenom degradacijom izolacije, ubrzanom korozijom na vijčanim spojevima i skraćenim vijekom trajanja.

Temperatura okoline i nadmorska visina

Za gore navedene stranice 1.000 m nadmorske visine , smanjuje se gustoća zraka, a s njom i dielektrična čvrstoća zraka te učinkovitost konvektivnog hlađenja. IEC 62271-1 zahtijeva korekciju i dielektričnih ispitnih napona i nazivne struje za visinu iznad 1000 m. Mjesto na nadmorskoj visini od 2000 m zahtijeva faktor korekcije nadmorske visine od približno 0,94 primijenjen na nazivni dielektrični podnosivi napon , što znači da se oprema ocijenjena kao otporna na 28 kV frekvencije snage na razini mora mora ponovno provjeriti pri smanjenoj gustoći zraka ili nadmorskoj visini. Trenutno smanjenje od približno 5% na 1.000 m iznad 1.000 m široko je primjenjiva početna procjena koja čeka detaljan toplinski proračun.

Okolina korozije

ISO 9223 kategorija korozije na mjestu ugradnje regulira potrebnu površinsku zaštitu vodiča sabirnica, pomoćnog hardvera i kućišta. Za mjesta u kategoriji korozije C3 (umjerena — urbana industrijska unutrašnjost) ili niže, tipično su prikladne standardne sabirnice od bakra ili anodiziranog aluminija s vodljivom spojnicom na vijčanim spojevima. Za C4 (visoko — obalna industrijska) ili C5-M (vrlo visoko — morsko pučinsko), potrebni su kositar ili posrebrenje na svim kontaktnim zonama, tvrdo eloksiranje aluminijskih površina i potporni hardver od nehrđajućeg čelika ili vruće pocinčanog. U okruženjima petrokemijskih i kemijskih postrojenja mora se dodatno razmotriti otpornost na specifične procesne kemikalije, što može zahtijevati specificiranje materijala kućišta i spojeva brtvi otpornih na vodikov sulfid, klor ili amonijak, ovisno o tome što je primjenjivo.

Zahtjevi za seizmičku zonu

Za srednjenaponske sustave sabirnica instalirane u seizmičkoj zoni 2 ili višoj (prema IBC ili ekvivalentnom nacionalnom kodu), potporna konstrukcija sabirnica, vrijednosti konzole izolatora i sidrište kućišta moraju se provjeriti u odnosu na projektirano ubrzanje tla uslijed potresa. Projektna specifikacija može zahtijevati seizmičku kvalifikaciju prema IEEE 693 (za podstanice) ili IEC 62271-300 (za unutarnju rasklopnu opremu). U visoko seizmičkim zonama, fleksibilne veze između dijelova sabirnice i između sabirnice i terminala opreme posebno su važne za sprječavanje oštećenja od diferencijalnog pomicanja tijekom događaja podrhtavanja tla.

Ocjenjivanje dobavljača sabirnica srednjeg niskog napona

Tehničke specifikacije sustava sabirnica pouzdane su onoliko koliko su pouzdani procesi proizvodnje i kontrole kvalitete dobavljača koji ih proizvodi. Odabir sposobnog i transparentnog dobavljača sabirnica srednjeg niskog napona sastavni je dio procesa nabave, a ne sekundarna stvar.

• Vrsta dokumentacije za ispitivanje: Zatražite izvorne certifikate o ispitivanju tipa — ne samo reference na izvješća o ispitivanju — koji pokrivaju porast temperature, otpornost na kratki spoj, dielektričnu izvedbu i stupanj zaštite za specifičnu ocjenu struje i naponsku klasu sustava sabirnica koji se isporučuje. Certifikati trebaju identificirati ispitni laboratorij, datum testiranja i točnu konfiguraciju testiranog proizvoda.
• Certifikacija materijala i sljedivost: Dobavljač bi trebao osigurati potvrde o ispitivanju mlina koje potvrđuju kvalitetu legure vodiča, temperaturu, kemijski sastav i električnu vodljivost za svaku proizvodnu seriju. Za bakar potvrdite C11000 (Cu-ETP) ili ekvivalent; za aluminij potvrdite 1350-H19, 6063-T6 ili 6101-T61 prema potrebi.
• Konzistentnost dimenzija: Zatražite zapisnike o inspekciji dimenzija ili izvješća o inspekciji prvog artikla (FAI) koja potvrđuju da su poprečni presjek sabirnice, ravnost i položaj rupe (za prethodno izbušene šipke) unutar navedene tolerancije. Tolerancije širine i debljine od ±0,5 mm ili bolje tipični su za sabirnice preciznih sklopnih uređaja.
• Mogućnost površinske obrade: Potvrdite da li se pokositrenje, posrebrenje ili tvrda anodizacija obavljaju unutar tvrtke ili uz podugovore. Interna površinska obrada pruža dobavljaču izravnu kontrolu nad debljinom sloja, prionjivosti i pokrivenosti — značajna prednost u kvaliteti u odnosu na podugovorenu obradu.
• Sustav upravljanja kvalitetom: ISO 9001 certifikat je osnova. Za komunalne i kritične infrastrukturne projekte tražite dokaze o nedavnim revizijama korisnika, stope izvješća o neusklađenosti (NCR) i zapise o korektivnim radnjama. Dobavljač koji je spreman podijeliti podatke o kvaliteti performansi pruža veće jamstvo od onoga koji može ponuditi samo broj certifikata.
• Vrijeme isporuke i pouzdanost isporuke: Potvrdite vrijeme proizvodnje za potrebnu specifičnu leguru, poprečni presjek i obradu s dodanom vrijednošću (rezanje, bušenje, oplata). Za komponente sabirnice koje su kritične za projekt, tražite dokaze o performansama isporuke na vrijeme i razjasnite dobavljačev pristup upravljanju dostupnošću sirovina tijekom razdoblja ograničenja opskrbnog lanca.

Prakse ugradnje i održavanja koje štite dugoročnu izvedbu

Ispravno specificiran sustav sabirnica i dalje može imati lošije performanse ako su prakse ugradnje i održavanja neadekvatne. Najčešći uzroci degradacije sabirnice povezani s ugradnjom su loše pripremljeni vijčani spojevi, pogrešan zakretni moment vijka i neprilagođeno toplinsko širenje.

Priprema vijčanog spoja i zakretni moment

Na svakom vijčanom spoju sabirnice očistite obje kontaktne površine do sjajnog metala žičanom četkom od nehrđajućeg čelika neposredno prije sastavljanja. Nanesite vodljivu masu za fuge (na bazi cinka za aluminij, na bazi nafte za bakar) na obje površine. Zategnite vijke zakretnim momentom koji je odredio proizvođač — obično 20–30 Nm za vijke M10 i 40–60 Nm za vijke M12 u spojevima bakar-bakar. Upotrijebite Belleville opružne podloške ispod glava vijaka i matica na svim spojevima aluminijskih sabirnica kako biste kompenzirali opuštanje puzanja aluminija do kojeg dolazi pod dugotrajnim tlačnim opterećenjem na povišenim temperaturama.

Upravljanje toplinskim širenjem

Bakar ima koeficijent toplinskog širenja od približno 17 × 10⁻⁶ /°C ; aluminij otprilike 23 × 10⁻⁶ /°C . Na stazi od 20 metara aluminijskog autobusa, promjena temperature od 70°C — od hladne okoline tijekom puštanja u pogon do ljetne radne temperature pri punom opterećenju — proizvodi približno 32 mm linearnog rastezanja . Ako se ovo kretanje ne prilagodi kliznim potpornim stezaljkama i fleksibilnim dilatacijskim spojevima u odgovarajućim intervalima, rezultirajuće tlačno naprezanje uzrokuje izvijanje vodiča, oštećenje potpornih izolatora i progresivno labavljenje vijčanih spojeva. Fleksibilne dilatacijske spojeve treba postavljati u razmacima koji ne prelaze 30-40 metara na ravnim autobusnim vožnjama i na svakom priključku na terminale fiksne opreme.

Termografski pregled

Infracrvena termografska istraživanja vijčanih spojeva sabirnica pod radnim opterećenjem su najisplativiji alat za održavanje za prepoznavanje razvoja spojeva visokog otpora prije nego što prouzrokuju toplinsko oštećenje ili prekid rada. Za srednjenaponske sabirničke sustave i visokostrujne niskonaponske sklopove, termografski pregled treba obaviti pri puštanju u rad i ponavljati u intervalima od ne više od 12 mjeseci za kritične krugove. Joint trčanje više od 10°C iznad susjednih priključaka pri ekvivalentnom opterećenju ukazuje na povećan kontaktni otpor koji zahtijeva ispitivanje i sanaciju.
