Što je PTFE cjevasta sabirnica？

PTFE cjevasta sabirnica je visokonaponski uređaj za prijenos energije koji koristi metalnu cijev (obično bakrenu ili aluminijsku) kao vodič, PTFE-orijentirani film kao primarni izolacijski medij i precizni mehanički postupak namotavanja za izgradnju višeslojne zaštitne strukture. Njegove osnovne značajke uključuju: PTFE filmove obložene silikonskim uljem između slojeva kako bi se formirao gusti kontinuirani dielektrik bez praznina; konfiguracija ne manja od 5 kapacitivnih zaštitnih slojeva (uključujući nulti potencijal, stupnjevane i uzemljene zaštitne slojeve); i komponente produžetka puzne staze od silikonske gume za postizanje optimizirane distribucije električnog polja i poboljšane performanse puzne staze.

Ovaj tip sabirnice radi u temperaturnom rasponu od -60 ℃ do 250 ℃ , postiže ocjenu zaštite od IP68 , te nudi izvrsnu otpornost na koroziju i toleranciju na visoke/niske temperature, što ga čini namjenski izrađenim za ekstremna radna okruženja.

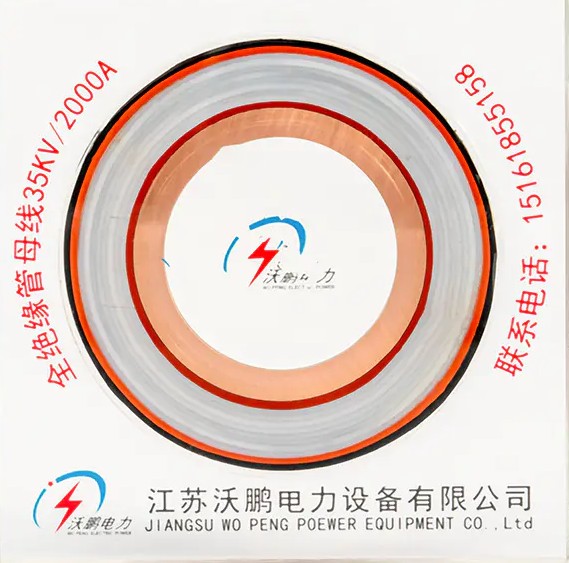

Strukturna analiza: Precizni dizajn peteroslojnog zaštitnog sustava

Izolacijska struktura PTFE cjevaste sabirnice prihvaća slojeviti koncept zaštite iznutra prema van, pri čemu svaki sloj ispunjava specifične električne i mehaničke funkcije:

Sloj vodiča i struktura rasipanja topline

Provodnik obično koristi T2Y bakrene cijevi visoke čistoće s udjelom bakra od ≥99,90%. U usporedbi s pravokutnim vodičima istog poprečnog presjeka, cjevasta struktura povećava površinu za 40% i poboljšava ravnomjernost raspodjele gustoće struje tako što 60% . U inženjerskim testovima, bakrena cjevasta sabirnica Φ200 × 10 mm koja nosi 4000 A pokazala je porast temperature 15 ℃ niži od konvencionalnih kabela. Šuplja struktura održava koeficijent skin efekta Kf≤1, smanjujući AC otpor za 35% u usporedbi s pravokutnim vodičima; specifikacija Φ300 × 15 mm može kontinuirano nositi 12000A .

Primarni izolacijski sloj: PTFE-orijentirani film

Primarni izolacijski sloj koristi PTFE-orijentirani folijski film impregniran silikonskim uljem. Molekularni lanac PTFE-a ima spiralni raspored s energijom veze ugljik-fluor od 485 kJ/mol, što materijalu daje izuzetno visoku kemijsku stabilnost. Ovaj izolacijski sloj ostaje stabilan u temperaturnom rasponu od -250 ℃ do 340 ℃ ; nakon 10 godina rada u okruženjima s dnevnom temperaturnom oscilacijom od 80 ℃, gubitak dielektrika povećava se za samo 0,003% .

Višeslojni kapacitivni zaštitni sustav

Struktura zaštitnog sloja obično uključuje:

• Zaštitni sloj bez potencijala : Čvrsto prianja uz površinu vodiča kako bi se izjednačilo električno polje na površini vodiča
• Stupnjevi zaštitni sloj : pleteni bakreni mrežasti pojas od 0,2 mm stvara efekt Faradayeva kaveza, smanjujući snagu električnog polja na površini sabirnice s 2,3 kV/mm na 0,7 kV/mm i potpuno eliminiranje rizika od koronskog pražnjenja
• Uzemljeni zaštitni sloj : Pruža konačnu sigurnosnu zaštitu od uzemljenja

Konfiguracija komponenti proširenja puzne staze od silikonske gume dodatno optimizira distribuciju krajnjeg električnog polja, sprječavajući površinsko pražnjenje.

Zaštitni vanjski sloj

Vanjski sloj koristi poliolefinske polimerne obloge ili materijale od silikonske gume s IP68 stupanj zaštite, potpuno sprječava ulazak prašine i omogućuje dugotrajan rad pod vodom. U testovima slanog spreja, 10-godišnja stopa korozije je ≤ 0,01 mm/godišnje .

Svojstva materijala: PTFE prilagodljivost ekstremnim okruženjima

Kao primarni izolacijski materijal za sabirnice, prednosti izvedbe PTFE-a proizlaze iz njegove jedinstvene molekularne strukture:

Imajte na umu da PTFE počinje značajnu toplinsku razgradnju na 380 ℃, tako da bi inženjerske aplikacije trebale održavati temperaturnu sigurnosnu marginu od 10-15%, održavajući radne temperature ispod 240 ℃. Samo 0,1% nečistoće može smanjiti temperaturu toplinske distorzije za 12 ℃, čineći kontrolu čistoće materijala kritičnom.

Prednosti izvedbe: Zašto odabrati cjevastu strukturu

Revolucionarno poboljšanje nosivosti struje

Šuplja cjevasta struktura iz temelja mijenja obrasce distribucije struje. Podaci o ispitivanju projekta State Grid UHV pokazuju da rješenja cjevastih sabirnica poboljšavaju nosivost struje za 200% u usporedbi s tradicionalnim pravokutnim sabirnicama. Princip leži u učinkovitom suzbijanju skin efekta u cjevastim vodičima, što rezultira ravnomjernijom raspodjelom struje i značajno smanjenim AC otporom.

Strukturalne prednosti u mehaničkoj čvrstoći

Modul presjeka cjevastog presjeka doseže 4 puta ono pravokutnih sabirnica. U potpornim konstrukcijama s jednim rasponom od 13 metara može izdržati 50kA utjecaj struje kratkog spoja bez deformacije, smanjenje upotrebe nosača za 60% u usporedbi s tradicionalnim rješenjima. Ova karakteristika mu daje nezamjenjive prednosti u tvornicama velikih raspona, trafostanicama i projektima komunalnih tunela.

Sveobuhvatna evolucija prilagodljivosti okolišu

Vanjski zaštitni sustav prolazi certifikaciju protiv korozije razine C5. Anti-UV trobojni omotači pokazuju promjene razlike u boji ΔE≤3 (CIE Lab* standard) pod intenzivnim sunčevim svjetlom. Zaštitni vanjski sloj može izdržati pritisak vode na dubini od 30 metara i eroziju morskom vodom, s projektiranim životnim vijekom većim od 30 godina .

Scenariji primjene: Pokrivenost od kopna do dubokog mora

Nova energija Generation Power

U primjenama vjetroelektrana na moru, PTFE cjevaste sabirnice zamijeniti tradicionalnu GIS opremu, smanjujući otisak trafostanice za 40% . Njegov antivibracijski dizajn može izdržati tajfune kategorije 12 s tolerancijom ubrzanja vibracija od 5g . U fotonaponskim elektranama, PTFE izolacijski slojevi podnose dnevne promjene temperature od 80 ℃, osiguravajući pouzdan istosmjerni visokonaponski prijenos.

Kemijska i korozivna okruženja

PTFE može biti otporan na gotovo sve poznate kiseline, baze, organska otapala i oksidante. U okruženjima kemijske proizvodnje površine sabirnica ne nakupljaju lako onečišćenja, a izolacijska izvedba ne opada zbog kemijske korozije. Primjena punjenih PTFE materijala u mehaničkoj opremi također rješava problem proizvoda koji onečišćuju ulje za podmazivanje.

Komunalna infrastruktura i posebni projekti

U prekomorskim tunelima, integriranim komunalnim hodnicima i drugim vlažnim ili potopljenim okruženjima, ocjena zaštite IP68 osigurava dugotrajan pouzdan rad sabirnica. Dizajni lučnih sabirnica mogu se prilagoditi građevinskim površinama s unutarnje kontroliranim tolerancijama ugradnje ±1 mm , ispunjavajući dvostruke zahtjeve moderne arhitektonske estetike i funkcionalnosti.

Ekstremna temperaturna okruženja

U ekstremno hladnim regijama, PTFE održava određeni stupanj fleksibilnosti na ultra-niskim temperaturama od -260 ℃; u visokotemperaturnim industrijskim okruženjima, njegova vlačna čvrstoća na 260 ℃ ostaje približno 5 MPa (oko 1/5 vrijednosti sobne temperature), s čvrstoćom na savijanje od 1,4 MPa , osiguranje strukturalnog integriteta u hitnim slučajevima.

Tehnološki razvoj i budući smjerovi

Integracija inteligentnog nadzora

Sljedeća generacija PTFE cjevaste sabirnice može integrirati ugrađene sustave za nadzor temperature optičkih vlakana za praćenje temperature vodiča u stvarnom vremenu. Inženjerska praksa pokazuje da ova tehnologija može pružiti rano upozorenje o potencijalnim vrućim točkama 48 sati unaprijed, smanjujući stope kvarova s 0,3 godišnje na 0,02/godina . Buduće iteracije integrirat će 5G komunikacijske module kako bi se omogućilo učitavanje 128 radnih parametara u stvarnom vremenu i prediktivno održavanje.

Nadogradnja zelenog materijala

Proizvodi nove generacije koji koriste reciklirane bakrene materijale (sadržaj bakra ≥95% recikliranog materijala) smanjuju ugljični otisak za 38% u usporedbi s tradicionalnim proizvodima u scenarijima osjetljivim na ugljik kao što su podatkovni centri, usklađujući se s globalnim trendom prema energetskoj opremi s niskim udjelom ugljika.

Istraživanje supravodljive tehnologije

Visokotemperaturne supravodljive bakrene cjevaste sabirnice u laboratoriju već su postignute 20000A nosivost struje na -196 ℃, s komercijalnom primjenom koja se očekuje oko 2030., što će redefinirati tehničke granice prijenosa velike struje.

Osnove odabira i rada i održavanja

U praktičnim inženjerskim primjenama, sljedeće tehničke točke zaslužuju pozornost:

1. Odabir debljine stijenke : Za primjene kemijskog brtvljenja cjevovoda, preporučuju se neispunjeni PTFE rukavci s debljinom stijenke ≥1 mm; za primjene električne izolacije podložne cikličkom toplinskom udaru, preporučuju se modeli ojačani ugljičnim vlaknima, s toplinskim vijekom trajanja 3 puta kod standardnih modela
2. Temperaturna granica : Sve primjene na visokim temperaturama trebaju održavati temperaturnu sigurnosnu granicu od 10-15%.
3. Kontrola djelomičnog pražnjenja : Kvalitetni proizvodi trebaju kontrolirati djelomično pražnjenje ispod 5pC (pri ispitnom naponu od 1,5 Ur), iznad IEC standardne granice od 10 pC
4. Integritet zaštitnog sloja : Kontinuitet stupnjevanih zaštitnih slojeva izravno utječe na distribuciju električnog polja; instalacija mora izbjeći lomljenje ili naboranje bakrenih mrežastih remena
